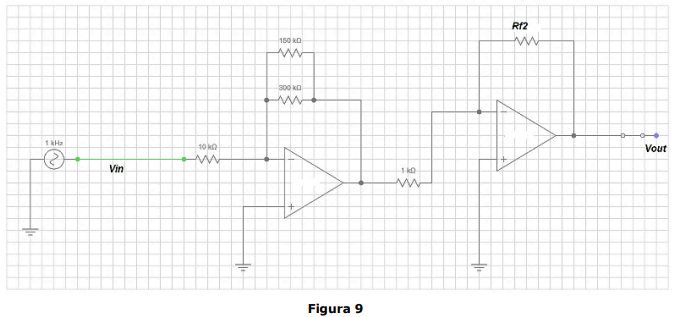

Observe a Figura 9 abaixo e determine o valor de Rf2 para que o ganho do circuito seja de 30dB.

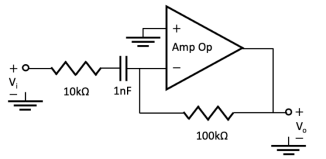

O circuito abaixo é um filtro baseado em amplificador operacional ideal.




O tipo de filtro e a frequência de corte são, respectivamente,

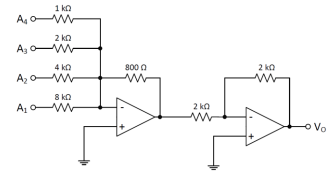

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A₄A₃A₂A₁ e a saída o sinal V_o .



Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts. Nesse circuito, a conversão da entrada digital 1011 é

A tensão de saída V₀ de um amplificador é V₀ =6,3 + 4,5v_i -V_i ³ [V], onde V_i é a tensão de entrada. A região ativa está compreendida entre 1,2V < V_i < 2,4V e o amplificador está polarizado com uma tensão de entrada em corrente contínua V_{i = 2V. O ganho de tensão neste ponto de operação, considerando a aproximação para pequenos sinais, é}

A função de transferência Vo(s)/Vi(s) do circuito da figura, no domínio de Laplace, é
