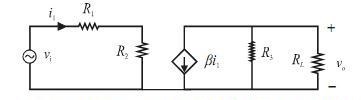

A figura acima mostra um modelo de circuito para pequenos
sinais e baixas frequências de um amplificador de tensão
constituído de um transistor bipolar de junção na configuração
emissor-comum. Nesse circuito, considere os seguintes dados:
= 19 × 10^-3 S, = 8,0 kΩ e = 70 kΩ.

Com base nessas informações, julgue os itens subsequentes.

O ganho de tensão do circuito amplificador é aproximadamente igual a 32 . Para alimentação senoidal, os sinais de entrada e saída estão em fase.

A figura acima mostra um modelo de circuito para pequenos
sinais e baixas frequências de um amplificador de tensão
constituído de um transistor bipolar de junção na configuração
emissor-comum. Nesse circuito, considere os seguintes dados:
= 19 × 10^-3 S, = 8,0 kΩ e = 70 kΩ.

Com base nessas informações, julgue os itens subsequentes.

A resistência de entrada do circuito amplificador, designada por na figura, corresponde exatamente a 20 kΩ.

A figura acima mostra um modelo de circuito para pequenos
sinais e baixas frequências de um amplificador de tensão
constituído de um transistor bipolar de junção na configuração
emissor-comum. Nesse circuito, considere os seguintes dados:
= 19 × 10^-3 S, = 8,0 kΩ e = 70 kΩ.

Com base nessas informações, julgue os itens subsequentes.

Para que haja máxima absorção de potência pela carga conectada à saída do circuito amplificador, é necessário que a resistência da carga seja exatamente de 2,5 kΩ.

Um amplificador de áudio foi analisado em laboratório, e foram obtidos os resultados seguintes:

Impedância de entrada: 10 kΩ

Impedância de saída: 8 Ω

Sensibilidade de entrada: 50 mVpp (sinal senoidal de 1 kHz, saída sem distorção em carga de 8 Ω)

Tensão máxima de entrada: 160 mVpp (sinal senoidal de 1 kHz, saída sem distorção em carga de 8 Ω)

Tensão máxima de saída: 12,8 Vpp (sem carga) 6,4 Vpp (com carga de 8 Ω)

Dados:
log 2 = 0,30
log 3 = 0,48
log 5 = 0,70

O ganho de tensão com carga, em dB, vale:

O parâmetro β corresponde à transcondutância do amplificador.
