O circuito com três Amplificadores Operacionais na figura abaixo representa um amplificador



Imagem associada para resolução da questão


Fonte: Eletrônica, Vol.2.8ª edição, Malvino, A.; Bates, D.

Analisando as curvas características de um transistor de junção bipolar na configuração emissor comum, para diferentes correntes de base, na figura abaixo, considere as seguintes afirmativas:

Imagem associada para resolução da questão
Fonte: Eletrônica, Vol.1.8ª edição, Malvino, A.; Bates, D.

I. Na região ativa, cada corrente do coletor IC é 100 vezes maior que sua corrente de base correspondente.
II. A corrente de coletor é constante na região ativa.
III. Nas regiões ativas, o beta cc é igual a 100.
IV. Na região de saturação, a corrente do coletor IC não é igual a zero quando a corrente da base IB equivale a zero.

São verdadeiras as afirmativas
Na figura abaixo, os valores da corrente de saturação, em mA, e da tensão de corte, em V, são, respectivamente, de

Imagem associada para resolução da questão
O circuito integrado U1 é um gerador de pulsos sincronizados com a rede. O pino 6 de U1 tem a função de receber o comando de inibição (inhibit) dos pulsos. A saída deve ser desabilitada (disabled) quando a chave manual S, do tipo NA, for acionada. Do contrário, a saída deve estar habilitada (enabled). Considere-se o CI U1 alimentado com Vcc=+12V, bem como os parâmetros elétricos do seu datasheet apresentados abaixo.



A posição correta da chave S e um valor adequado para o resistor R6 são:

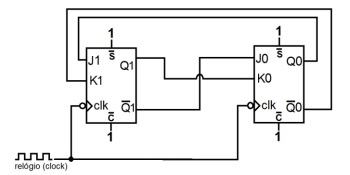

Observe o circuito abaixo.


Assinale a alternativa que apresenta corretamente as formas de onda dos pontos A, B, C e D, respectivamente.
