Uma construtora adota a metodologia Building Information Modeling (BIM) para planejar e gerenciar um novo empreendimento residencial. Na fase de operação, pretende usar o BIM para manutenção preventiva, gestão de espaços e análise de eficiência energética. Sobre os objetivos e usos do BIM, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Conhecer os usos do BIM é essencial para definir o que será modelado e também para determinar quando e como as informações serão extraídas do modelo.
( ) Na fase de operação, o BIM pode ser usado para manutenção preventiva, gestão de espaços e planejamento de abandono do edifício.
( ) O principal benefício do uso do BIM está na qualidade da documentação gráfica, que traz vantagens para o contratante, enquanto a diminuição de erros e retrabalho diz respeito ao trabalho do projetista.
( ) A definição prévia dos usos BIM ao longo do ciclo de vida do empreendimento contribui para maior assertividade e integração entre as disciplinas.
( ) Modelagem de condições existentes, análise de implantação, análises energéticas e revisão crítica são exemplos de usos BIM na fase de projeto.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Uma construtora adotou o BIM em um empreendimento residencial de alto padrão, mas enfrenta problemas com versões desatualizadas de modelos e conflitos entre projetos de arquitetura e instalações hidráulicas. A equipe busca um nível de maturidade que permita trabalho colaborativo em tempo real. Segundo o BIM Maturity Model, o nível que atende a essa necessidade de colaboração integrada e ao uso de nuvem de dados compartilhados é o

Determinado projetista quer criar um material no software Revit, da Autodesk, para ser visível no estilo visual “cores consistentes” com as seguintes características: um piso com textura, imitando mármore e medindo 1,20m x 1,20m, sendo o piso na cor cinza e com rejunte preto.

Para obter essa representação gráfica, na caixa de “Navegador de materiais - Aba gráficos”, conforme print do programa, apresentado na Figura a seguir, deverão ser realizadas configurações para Sombreamento (01) / Primeiro plano (02) / Plano de fundo (03).

Figura: print da caixa do “Navegador de materiais - Aba gráficos” a ser configurada.



Portanto, as configurações realizadas para as opções definidas são, respectivamente:

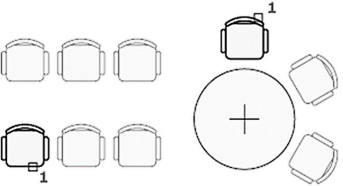

No AutoCAD, os blocos são utilizados para representar elementos usados repetidamente no projeto, aumentando, assim, a produtividade do desenho. Acerca de blocos, assinale a alternativa INCORRETA.

Avalie as afirmativas a seguir acerca das ferramentas de software utilizados na engenharia civil, marque V, para as afirmativas verdadeiras, e F, para as falsas:
(__) O Revit permite a integração entre disciplinas de projeto, como arquitetura, estrutura e instalações, sendo uma das ferramentas principais no conceito de BIM (Building Information Modeling).
(__) Planilhas eletrônicas, como o Excel, são úteis apenas para cálculos simples e tabelas, não sendo aplicáveis em análises complexas ou no gerenciamento de projetos de engenharia civil.
(__) Sistemas de gerenciamento de obras, como MS Project, auxiliam no planejamento e controle de prazos, custos e alocação de recursos, sendo indispensáveis para grandes projetos.
(__) O uso de BIM permite a detecção de conflitos (clash detection) entre diferentes elementos do projeto, reduzindo erros na execução e promovendo maior integração entre as equipes.
A sequência está correta em:
