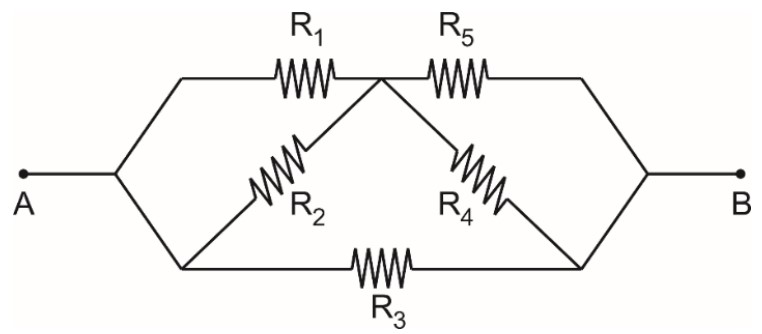

A figura representa um circuito elétrico com resistores, cujos valores das resistências estão indicados.




A resistência equivalente entre os terminais A e B é

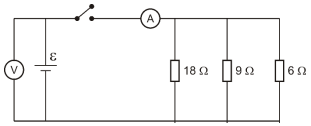

Um gerador de força eletromotriz ɛ e resistência interna r é usado para alimentar três resistores ligados como mostra o esquema abaixo:




Com a chave C aberta, o voltímetro (ideal) indica 36 V. Com a chave fechada, o amperímetro (ideal) indica 10 A.

Sendo assim, a resistência interna r do gerador é de

O circuito elétrico foi construído de modo que a corrente elétrica que percorre o resistor R₁ tenha intensidade igual a 2 A (2 ampères); observe:


Qual é a intensidade da corrente elétrica que passa pelo amperímetro A?

O curto-circuito pode representar um risco a incêndios, pois, com a passagem da corrente elétrica de alta intensidade por um fio, a temperatura dele pode aumentar consideravelmente, tornando-se um foco de ignição.

Quando a chave (C) for ligada nos circuitos a seguir, qual deles corre maior risco de pegar fogo devido a um curto-circuito?

Dados: Os resistores são representados por ; e a tensão elétrica, por .

Uma fonte real com força eletromotriz de 1,5 V e resistência interna de 0,30 é ligada aos terminais de uma associação em paralelo de dois resistores de 2,0 e 3,0.

A corrente elétrica que atravessa o resistor de 2,0 vale
