Assinale a alternativa que descreve corretamente o esquema de aterramento TN-C.

A segurança e o desempenho das instalações elétricas de baixa tensão dependem do correto dimensionamento, proteção e coordenação dos componentes, bem como da adequada consideração dos regimes de aterramento e dos efeitos térmicos e eletrodinâmicos das correntes de falha.
Com base nesses princípios, assinale a afirmativa correta.

Uma subestação de baixa tensão dispõe de um sistema de aterramento com resistência de 5 Ω. Durante a ocorrência de um curto-circuito fase-terra, estabelece-se uma corrente de falta de 500 A, que se dissipa por meio do eletrodo de aterramento. A malha de aterramento apresenta um fator de redução de 0,6 para as tensões de passo e de toque, em função da equipotencialização e da geometria adotada.
Considerando que uma pessoa esteja submetida a uma fração correspondente a 70% da elevação do potencial de terra (GPR – Ground Potential Rise) como tensão de toque, o valor aproximado da tensão de toque a que ela poderá estar exposta é

Avalie as afirmativas a seguir, a respeito da proteção contra choques elétricos em instalações de baixa tensão.

I. No esquema TT, a condição de segurança pode ser garantida exclusivamente pela redução da resistência de aterramento da instalação, desde que assegurada a circulação de corrente de falta suficiente para atuação de dispositivos de sobrecorrente.
II. No esquema TN-S, a eficácia da proteção contra contatos indiretos depende da continuidade do condutor de proteção e da adequada coordenação entre a impedância do circuito de falta e o dispositivo de proteção, de modo a garantir a atuação automática dentro dos tempos prescritos.
III. No esquema IT, a proteção contra choques elétricos exige a interrupção automática da alimentação já na ocorrência da primeira falta à terra, independentemente da utilização de dispositivos de supervisão de isolamento.

Está correto o que se afirma em

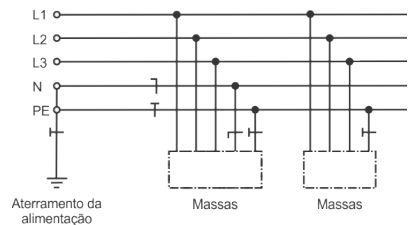

O esquema de aterramento, ilustrado na fgura a seguir, é o
