Questões de Concurso

As descargas atmosféricas produzem surtos de tensão ao longo das linhas de energia elétrica, perturbando o fornecimento de energia elétrica. Para-raios de distribuição e supressores de sobretensão são exemplos de dispositivos que protegem os sistemas elétricos de alta e baixa tensão contra descargas atmosféricas. Contudo, quando as descargas atmosféricas entram em contato com qualquer tipo de edificação, provocam danos materiais e riscos contra a vida. O sistema de Proteção Contra Descarga Atmosférica (SPDA) tem como objetivo reduzir os riscos de acidentes pessoais e patrimoniais e os riscos de falhas em sistemas elétricos e eletrônicos no interior de uma edificação, decorrentes das descargas atmosféricas. Para tanto, o SPDA é constituído de diversos componentes. Um componente em comum aos sistemas de proteção de descargas atmosféricas nas instalações elétricas e nas edificações é o aterramento. É neste ponto em que se faz presente a equipotencialidade, um conceito que previne o surgimento de centelhamentos e os riscos de incêndio. A seguir, assinale a afirmativa verdadeira, referente ao SPDA.

A norma ABNT NBR 5410 preconiza a necessidade da manutenção das instalações elétricas, estimando a frequência e qualidade dos serviços de manutenção pelos quais a instalação deve ser atendida, ao longo da sua vida útil. As condições das instalações devem ser mantidas por meio de verificações periódicas, ensaios e reparos, de maneira a assegurar as medidas de proteção e a compatibilidade da confiabilidade dos componentes com a vida útil prevista. Assinale a afirmação verdadeira, no que diz respeito à manutenção das instalações elétricas.

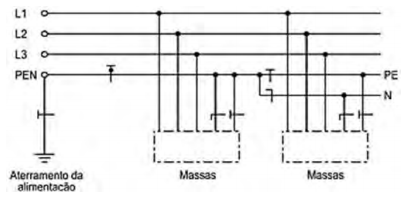

O aterramento associado a dispositivos de proteção garante a proteção contra choque elétrico e a segurança das instalações. Os esquemas de aterramento são representados através do emprego de letras. É correto afirmar, sobre aterramento e segurança nas subestações, que

O sistema de proteção contra descargas atmosféricas – SPDA, é a principal medida de proteção contra descargas atmosféricas em relação aos danos físicos. O SPDA é composto por dois sistemas de proteção, o sistema externo e o sistema interno. Diante disso, analise as afirmativas e marque V para as verdadeiras e F para as falsas.
( ) O SPDA externo é destinado a interceptar uma descarga atmosférica para a estrutura por meio do subsistema de captação.
( ) O SPDA externo é destinado a conduzir a corrente da descarga atmosférica para a terra de forma segura por meio do subsistema de descida.
( ) O SPDA interno é destinado a dispersar a corrente da descarga atmosférica na terra por meio do subsistema de aterramento.
( ) O SPDA interno é destinado a reduzir os riscos com centelhamentos perigosos dentro do volume de proteção criado pelo SPDA externo utilizando ligações equipotenciais ou distância de segurança entre os componentes do SPDA externo e outros elementos eletricamente condutores internos à estrutura.
Assinale a alternativa que apresenta a ordem CORRETA de V e F.

Durante a reforma de uma edificação, foi necessário substituir toda a fiação elétrica. Para facilitar a identificação dos condutores, eles são diferenciados por cores, sendo que para o fio terra a cor utilizada é
