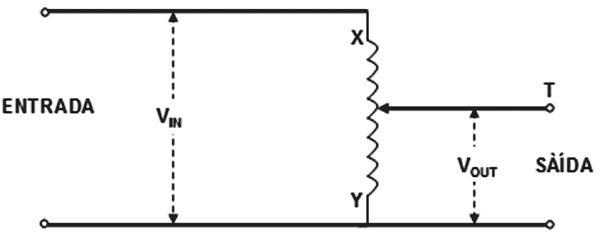

Em relação ao autotransformador, analise as afirmativas abaixo.

I - autotransformadores variáveis são chamados também de variac e são muito úteis em laboratórios ou em testes que necessitam de uma larga faixa de ajuste de tensão, com pequena perda de potência.

II - um autotransformador pode ser definido, teoricamente, como um transformador de enrolamento único.

III- o autotransformador tem a desvantagem de transferir energia tanto condutivamente, quanto por ação de transformação do primário ao secundário.

IV - para equipamentos com a mesma capacidade de saída, os autotransformadores possuem menor rendimento que os transformadores convencionais, sendo que o rendimento do autotransformador reduz à medida que a relação de transformação se aproxima da unidade.

V - um transformador de múltiplos enrolamentos pode ser considerado um autotransformador se todos os seus enrolamentos forem ligados em série, em adição ou em oposição, formando um enrolamento único.

Assinale a opção correta.

Um transformador de 120 kVA e com relação de 2200:220 V foi conectado como um autotransformador, de modo a permitir uma relação de 2200:2420 V. Considerando perdas constantes de 2,6 kW e um fator de potência unitário, qual é o rendimento aproximado do autotransformador?

Os transformadores de dois enrolamentos permitem reduzir ou elevar níveis de tensão sem contato elétrico entre os enrolamentos. No entanto, um tipo de ligação específico permite que os dois enrolamentos sejam ligados em série, formando um único enrolamento que realiza a mesma função de transformação e ainda reduz as perdas magnéticas. A descrição acima fornecida se refere a qual tipo de transformador? Assinale a alternativa que apresenta a informação correta.

Assinale V, se verdadeiro, ou F, se falso, em relação aos transformadores com núcleo ferromagnético.

( ) Os transformadores de potência são de núcleo ferromagnético. Os materiais ferromagnéticos adequados para esses núcleos devem possuir, além de alta permeabilidade magnética, uma resistividade elétrica relativamente elevada e uma indução residual relativamente baixa quando submetido a uma magnetização cíclica.

( ) Essas propriedades implicarão, pela ordem, em baixa relutância e, portanto, em pequena absorção de corrente magnetizante e de potência relativa de magnetização, baixas perdas por correntes parasitas (parda Foucault) e baixa perda histerética.

( ) Os aços-silício (ligas de ferro, carbono ou silício) são os materiais ferromagnéticos que satisfazem as exigências dos núcleos desses transformadores.

( ) Eles são utilizados laminados, com espessura entre 0,25 e 0,5 mm, com as lâminas isoladas normalmente pelo próprio óxido da laminação siderúrgica e prensadas para formar o núcleo. Essas providências são tomadas, também, para atenuar as correntes induzidas no núcleo e, portanto, atenuar as perdas Foucault.

( ) Nos transformadores maiores, onde se exige bom rendimento, as lâminas são de aço-silício de grãos orientados, que além de alta permeabilidade quando excitados no sentido da laminação, apresentam baixíssimas perdas magnéticas específicas (watts por unidade de massa).

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A conexão como autotransformador visa a aumentar a capacidade de potência nominal que seria obtida com o transformador convencional.
