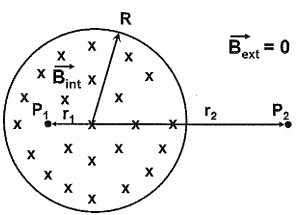

Observe a figura abaixo representativa de um campo magnético uniforme no interior de uma região circular de raio R.

O campo magnético no exterior da região circular é nulo e, no interior, é perpendicular ao plano do papel, e sua intensidade pode ser expressa por B = 3t + 2, com B em Teslas e t em milissegundos.

Em um ponto P₁ distando r₁ = R/2 do centro da região circular, o campo elétrico vale E₁. Em um ponto P₂ distando r₂ = 2R do centro da região circular, o campo elétrico vale E₂.

Sendo assim, pode-se afirmar que a razão E₁/E₂ é igual a:

Num campo magnético uniforme não nulo B, de direção e sentido do eixo Ox, são lançadas, a partir da origem, três partículas iguais, de mesma carga q > 0. A primeira é lançada com velocidade v₁ ? 0 perpendicular ao campo B, a segunda com velocidade v₂ ? 0 de mesma direção e sentido de B, a terceira com velocidade v₃ = v₁ + v₂. Para cada n = 1, 2, 3, a trajetória da enésima partícula é descrita por u_n(t) = (x_n(t),y_n(t),Z_n(t)), t ? 0. Sendo assim, desprezando-se a influência de cada partícula no movimento das outras duas, é correto afirmar que:

Considere um fio retilíneo muito longo, de seção reta circular de raio R=0,2cm, por onde passa uma corrente i(t)=(2t-8), com t em segundos e i em ampères, uniformemente distribuída na área. No instante t=1s, o módulo, em tesla, do vetor campo magnético num ponto que dista 0,4cm do eixo longitudinal do fio é

Dados: ?_o é a constante de permeabilidade magnética; ?_{oé a constante de permissividade elétrica.}

Uma bobina B está orientada com sua base num plano horizontal, e por ela passa uma corrente no sentido anti-horário. Pelo centro da bobina passa um fio condutor L orientado verticalmente para cima, e por este fio passa uma corrente elétrica também orientada verticalmente. Se F1 é a força magnética exercida pelo campo magnético induzido pela corrente de L sobre a corrente de B, e se F2 é a força eletromagnética exercida pelo campo magnético induzido pela corrente de B sobre a corrente de L, então pode-se afirmar que:

Uma espira CDE, de resistência elétrica igual a 1 ?, em forma de um triângulo equilátero de lado ? igual a 20 cm, desliza, livre de qualquer atrito e resistência do ar, com velocidade constante  de módulo igual a 30 cm/s sobre o plano xy na direção e sentido do eixo x, conforme ilustrado na figura abaixo:


No semiespaço x > 0, atua um campo magnético uniforme e constante  perpendicular ao plano xy, cujo módulo vale 2 T. A intensidade da força aplicada por um agente externo, na mesma direção e sentido da velocidade , no instante em que o vértice E da espira estiver passando pelo ponto (15 , 0), a fim de manter a velocidade constante , deverá ser, em mN, igual a
