Ao diagnosticar a falha dos faróis de um caminhão da
frota, o mecânico localizou um fusível queimado na
central elétrica e discutiu com o auxiliar os
procedimentos corretos para esse tipo de reparo. Analise
as assertivas a seguir:
I.O fusível protege o circuito elétrico, interrompendo a passagem da corrente quando ela ultrapassa o valor suportado.
II.O fusível queimado pode ser substituído por um arame ou por fusível de amperagem bem maior, soluções que evitam novas interrupções no circuito.
III.A queima repetida do fusível de um mesmo circuito indica provável defeito, como curto-circuito, que deve ser localizado e corrigido.
Assinale a alternativa que indica as assertivas corretas:
I.O fusível protege o circuito elétrico, interrompendo a passagem da corrente quando ela ultrapassa o valor suportado.
II.O fusível queimado pode ser substituído por um arame ou por fusível de amperagem bem maior, soluções que evitam novas interrupções no circuito.
III.A queima repetida do fusível de um mesmo circuito indica provável defeito, como curto-circuito, que deve ser localizado e corrigido.
Assinale a alternativa que indica as assertivas corretas:
Concurso:
UEPB
Disciplina:
Eletrotécnica
Ao analisar a saída de uma fonte retificada usada em bancada, um técnico observa aumento significativo da ondulação residual (ou
ripple), comprometendo a estabilidade do circuito alimentado. A medição do capacitor de filtro revela um valor muito abaixo do
nominal, o que sugere perda severa de capacitância. Com base nesses dados, ele deve apontar o diagnóstico que melhor explica o
comportamento da fonte.
Fonte com retificador em ponte e capacitor de filtro:
• Ripple: 2,4 Vpp
• Frequência: 120 Hz
• Capacitor medido: 180 µF
• Nominal: 2200 µF
O diagnóstico CORRETO é:
Fonte com retificador em ponte e capacitor de filtro:
• Ripple: 2,4 Vpp
• Frequência: 120 Hz
• Capacitor medido: 180 µF
• Nominal: 2200 µF
O diagnóstico CORRETO é:
Concurso:
UEPB
Disciplina:
Eletrotécnica
Em uma aula prática sobre instrumentos de medição, um técnico demonstra que o próprio instrumento pode alterar o circuito que está
sendo medido. Para isso, ele conecta um voltímetro analógico a um divisor resistivo e compara a leitura real com o valor ideal previsto
teoricamente. O estudante deve reconhecer que a impedância de entrada do voltímetro interfere no circuito e muda a tensão observada
no ponto de medição.
Voltímetro analógico de 20 k?/V na escala de 10 V mede um divisor:
Vin = 10 V, R1 = 100k?, R2 = 100k?
Marque a alternativa CORRETAem que a leitura será aproximadamente:
Voltímetro analógico de 20 k?/V na escala de 10 V mede um divisor:
Vin = 10 V, R1 = 100k?, R2 = 100k?
Marque a alternativa CORRETAem que a leitura será aproximadamente:
Concurso:
UEPB
Disciplina:
Eletrotécnica

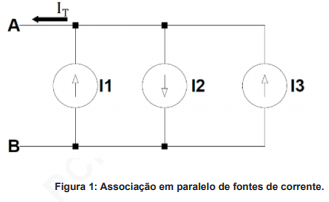

ALERT: Essa questão ainda está sendo revisada pela equipe FonteConcursos!
Concurso:
UEPB
Disciplina:
Eletrotécnica
Durante a calibração de uma bancada didática de eletrônica, um técnico precisa verificar se a tensão entregue a um sensor permanece
dentro da faixa esperada mesmo com as tolerâncias dos componentes. Para isso, ele monta um divisor resistivo alimentado por uma
fonte nominal de 12 V e decide analisar a pior combinação possível entre os valores da fonte e dos resistores, de modo a estimar a faixa
extrema de saída antes de liberar o experimento para uso em laboratório.
O divisor é alimentado por uma fonte cuja tensão é:
Vin = (12,00 ± 0,24) V.
Os resistores utilizados possuem as seguintes faixas de cores, na ordem de leitura:
• R1: amarelo, violeta, vermelho e dourado;
• R2: vermelho, vermelho, vermelho e prateado.
Um voltímetro de alta impedância é ligado em paralelo com R2. Faça a análise de pior caso, isto é, combine os extremos admissíveis dos componentes para determinar a faixa possível da tensão de saída.
Marque a alternativa CORRETA em que a faixa de tensão esperada em Vout é aproximadamente:
O divisor é alimentado por uma fonte cuja tensão é:
Vin = (12,00 ± 0,24) V.
Os resistores utilizados possuem as seguintes faixas de cores, na ordem de leitura:
• R1: amarelo, violeta, vermelho e dourado;
• R2: vermelho, vermelho, vermelho e prateado.
Um voltímetro de alta impedância é ligado em paralelo com R2. Faça a análise de pior caso, isto é, combine os extremos admissíveis dos componentes para determinar a faixa possível da tensão de saída.
Marque a alternativa CORRETA em que a faixa de tensão esperada em Vout é aproximadamente:
