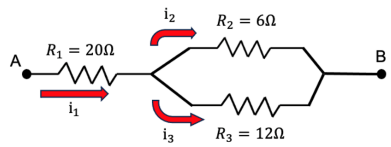

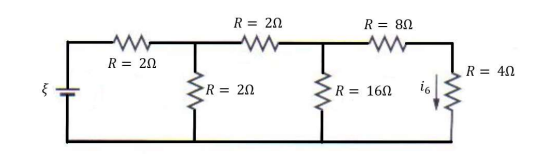

Os circuitos elétricos são muito importantes em nosso dia a dia, saber interpretá-los e analisar os mesmos se torna peça fundamental no estudo da eletrodinâmica. Considere os ramos de uma malha apresentados na figura a seguir:



Na malha, tem-se alguns sentidos e valores da corrente elétrica. O valor da soma das correntes elétricas nos ramos A e B, é

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo.

Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.

No circuito ilustrado no texto 1A6-I, a corrente medida pelo amperímetro A, quando a chave CH está fechada, é igual a

Para analisas diferentes brilhos em lâmpadas ligadas, um estudante montou circuitos elétricos usando fios condutores, duas baterias idênticas (cada uma com diferença de potencial U) e duas lâmpadas idênticas (cada qual com resistência R). O primeiro circuito montado foi configurado com as baterias ligadas em série e as lâmpadas em paralelo, enquanto o segundo circuito montado foi configurado com as baterias ligadas em paralelo e as lâmpadas em série. Considerando os circuitos elétricos montados pelo estudante, e aplicando a Lei de Ohm (U = R.i), qual é a razão entre a corrente létrica que passava por uma única lâmpada no primeiro circuito e a corrente létrica que passava por uma única lâmpada no segundo circuito?
