De acordo com o circuito elétrico apresentado, é correto afirmar que

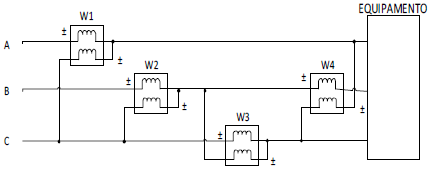

Um equipamento elétrico de grande porte foi instalado em um laboratório de eletrotécnica. Esse equipamento é trifásico e alimentado a três fios. Para medir a potência média consumida pelo equipamento, dispõe-se de quatro wattímetros W1, W2, W3 e W4.
Se os wattímetros foram instalados conforme a figura, quais deles devem ser utilizados para realizar a medição desejada?

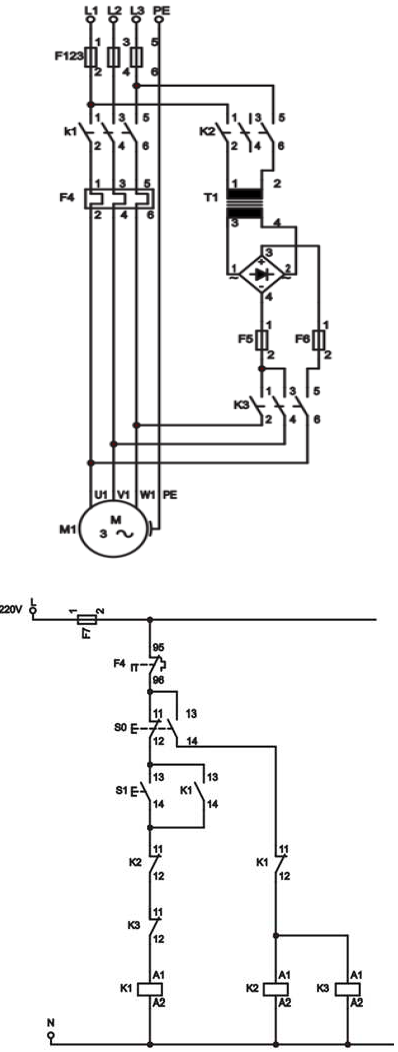

O portão de entrada do almoxarifado de um Instituto Federal possui um sistema de acionamento automático de abertura e fechamento. Além disso, o sistema possui a funcionalidade de parada emergencial do portão, com intuito de se evitar esmagamentos de objetos e pessoas. Nas figuras, são apresentados os diagramas de força e comando do sistema de controle do portão. Nesse sistema, qual princípio de frenagem é utilizado?
mostrar texto associado

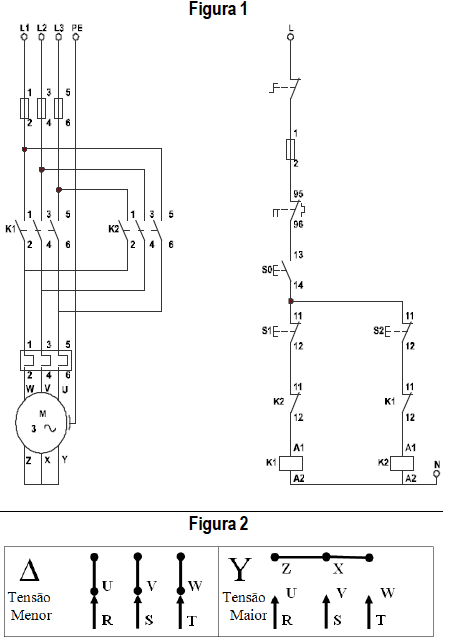

Dadas as afirmativas quanto ao funcionamento desse esquema, I. O esquema trata de uma partida direta temporizada a contator. II. Os contatos auxiliares K1 (11;12) e K2 (11;12) fazem o papel do selo. III. O esquema apresenta erros de projeto quanto aos contatos das botoeiras S0 (13;14), S1 (11;12) e S2 (11;12), que deveriam ser normalmente fechada, normalmente aberta e normalmente aberta, respectivamente. IV. O contator K2 tem o mesmo papel do contator K1, ou seja, foi instalado de forma redundante como uma medida de segurança em caso de falha de K1. verifica-se que está(ão) correta(s) apenas

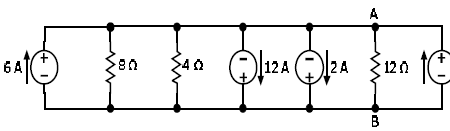

A tensão VAB no circuito mostrado na figura é igual a
