No circuito elétrico em série ou em paralelo, afirma-se que, se ele estiver ligado em:

I paralelo, a soma das tensões parciais é igual à tensão aplicada no circuito, e o valor da corrente elétrica é igual em todos os pontos do circuito.

II paralelo, a diferença das tensões parciais é igual à tensão aplicada no circuito, e o valor da corrente elétrica é constante em todos os pontos do circuito.

III série, a soma das tensões parciais é igual à tensão aplicada no circuito, e o valor da corrente elétrica é diferente em todos os pontos do circuito.

Dos itens acima:

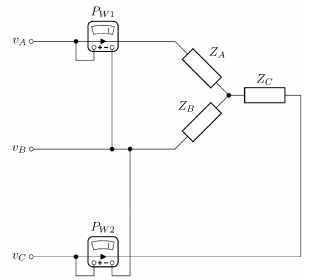

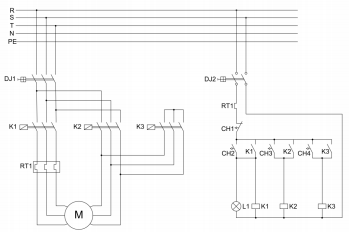

A figura apresenta um circuito trifásico.

Figura - Circuito trifásico

A partir do circuito trifásico da figura , a expressão matemática que representa a potência trifásica em função das medidas dos wattímetros 1 e 2, P_w1 e P_wz é:

Sabendo-se que, por uma impedância Z = (40 + j30) Ω circula uma corrente eficaz de 5A, o valor de pico da tensão sobre essa impedância é:

Utilizar √3 = 1,7 e √2 = 1,4
