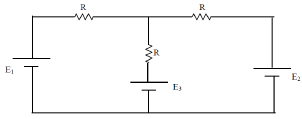

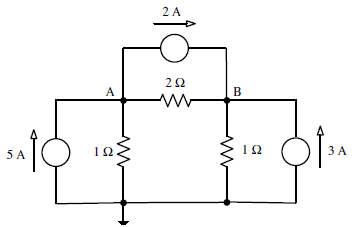

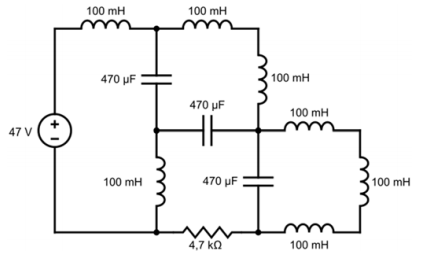

Considere o circuito abaixo.

Dado que uma das correntes do circuito tem o valor de 1 A, a corrente elétrica que atravessa o resistor de 10 Ω, em Ampère, é

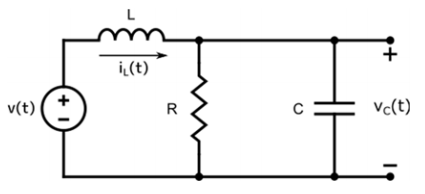

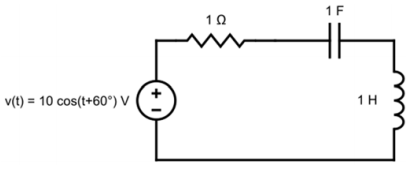

A variação da frequência de uma fonte sinusoidal não altera os tipos de elementos ou as suas ligações, mas é susceptível a alterar a impedância de capacitores e indutores, porque a impedância destes elementos é uma função da frequência. Portanto a escolha cuidadosa de elementos de circuito, seus valores e suas conexões com outros elementos nos permitem construir circuitos que passam para a saída apenas os sinais de entrada que residem em um intervalo desejado de frequências. Tais circuitos são chamados circuitos de frequência seletiva ou filtros, como o exemplo a seguir. Muitos dispositivos que se comunicam através de sinais elétricos, tais como telefones, rádios, televisões e satélites, utilizam este tipo de circuito.

A fim de se construir um filtro para um eletrocardiograma, os seguintes elementos devem ser considerados:

1. Cálculo do valor dos componentes.

2. A frequência do batimento cardíaco.

3. Cálculo da frequência de corte.

4. A frequência da rede elétrica.

5. Tipo de filtro: passa-baixa, passa-alta ou passa-faixa.

Assinale a opção que apresenta a ordem correta dos elementos para a construção do circuito:

Para o circuito conversor da figura a seguir, o qual é comumente usado em fontes de alimentação chaveadas, caso a Resistência Série Equivalente (ESR) = 0, o valor da ondulação (ripple) de pico a pico da tensão de saída, Δv_{saida, pp}, será igual a

Um circuito elétrico de 200 V alimenta uma carga de 3000 VA. O condutor desse circuito suporta 22 A nas condições de instalação. O disjuntor a ser instalado na proteção desse circuito deve ter uma corrente nominal, em ampères, de:

Um equipamento elétrico trifásico possui como dados elétricos potência de 500 kVA, tensão de alimentação de 20 kV e impedância de 0,3 p.u.. A potência e a tensão de bases escolhidas para o setor onde esse equipamento encontra-se instalado é de 400 kVA e 40 kV.
A sua impedância para a nova base, por unidade (p.u.), é:
