A figura a seguir mostra um circuito trifásico balanceado, com a carga conectada em estrela, onde a medida em um wattímetro monofásico indica 1kW.



A potência total do circuito é igual a

A Ponte de Wheatsthone é utilizada para medir uma resistência desconhecida R_X e está representada no circuito a seguir.



Sendo R₁ = 200 ohms e R₂ = 400 ohms, ao se ajustar o resistor R₃ em 9k
Ω, ocorre uma deflexão nula no galvanômetro G. Nessa situação, o valor de R_X, em k
Ω, será igual a

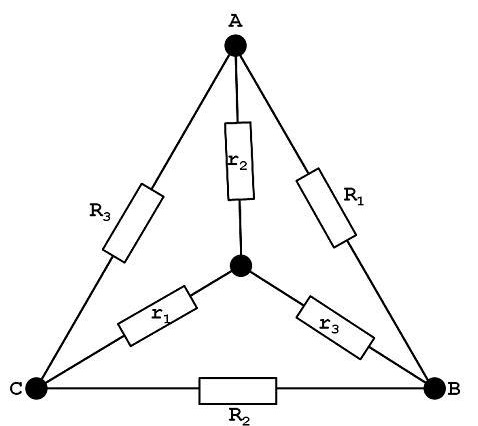

A figura a seguir representa a transformação estrela-triângulo.



Para converter a estrela em triângulo, o valor de R₃ é dado pela fórmula

Três bobinas com reatância indutiva de 30Ω e resistência de 40Ω, individualmente, são ligadas em triângulo a um sistema trifásico de 200V. O fator de potência e o valor de corrente em cada bobina são, respectivamente,

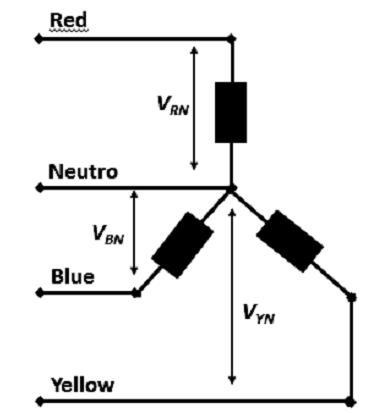

O circuito a seguir representa uma ligação estrela.



Para determinar tensões e correntes de fase e de linha, devem ser usadas as fórmulas
