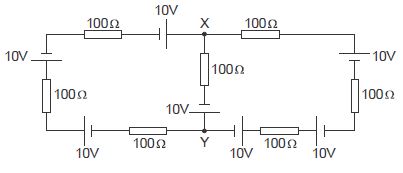

Considere o circuito abaixo:



No ramo entre os nós X e Y a intensidade da corrente é

Uma carga indutiva de 200 kVA consome 140 kW. Os valores aproximados da potência reativa e do fator de potência são, respectivamente:

A corrente que atravessa um circuito RC série vale (2 + j2) A. A resistência vale 10 Ω e a reatância do capacitor (10 ∠ -90°) Ω. A tensão total sobre o circuito vale:

Em um transformador monofásico bivolt de 0,5 kVA é ligada uma carga no secundário de 110 V que consome 0,2 kW com fator de potência unitário. O primário está ligado a uma rede de 220 V / 60 Hz. Os valores aproximados das correntes, no primário e no secundário são, respectivamente:

Em uma impedância de (50 ∠  60°) Ω é aplicada a tensão de (220 ∠  -30°) V. É correto afirmar que:
