Analise os circuitos abaixo.
Conforme apresentado os circuitos ? e Y acima, indique
quais são as resistências equivalentes Ra, Rb e Rc em
função da transformação do circuito ?-Y.

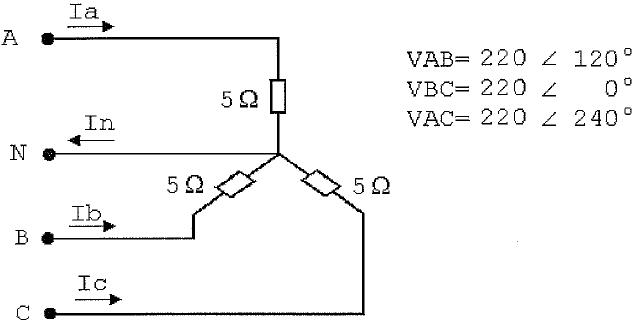

Observe o circuito trifásico mostrado na figura a seguir.
Sabendo que a figura acima é um circuito trifásico
equilibrado ligado em estrela, assinale a opção que
apresenta o valor da corrente de neutro In desse circuito.
Considere uma linha trifásica de distribuição de energia
elétrica em baixa tensão contendo três condutores fase e um
condutor neutro. Sabendo que a tensão entre cada fio fase e
o fio neutro é de 220V, assinale a opção que apresenta,
aproximadamente, o valor da tensão entre cada duas fases.
Concurso:
Prefeitura de Balneário Rincão - SC
Disciplina:
Eletricidade
Em um sistema trifásico equilibrado, alimentado por uma
tensão de linha de 380 V, está conectado um motor de
indução trifásico com uma carga de 10 kW e fator de
potência de 0,85 (atrasado). Sabendo que o sistema
opera em 60 Hz e a ligação do motor é em estrela, qual
é a corrente de linha IL que circula no circuito?
Dados:
Potência ativa = 10 kW
Tensão de linha = 380 V
Fator de potência = 0,85 (atrasado)
Dados:
Potência ativa = 10 kW
Tensão de linha = 380 V
Fator de potência = 0,85 (atrasado)
Concurso:
Prefeitura de Balneário Rincão - SC
Disciplina:
Eletricidade
Em um sistema trifásico equilibrado de 380V (tensão de
linha) com cargas ligadas em estrela, cada fase possui
uma resistência de 15 ? e uma indutância de 0,2H. O
sistema opera em uma frequência de 60Hz. Com base
nas informações fornecidas, determine a corrente de
linha.
