Considerando a operação e a manutenção do sistema de distribuição de energia elétrica, são ações voltadas à modernização do sistema de distribuição:

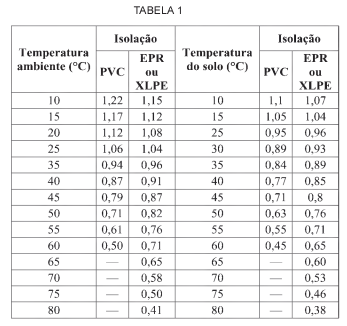

A tabela 1 a seguir apresenta os fatores de correção para temperaturas ambientes diferentes de 30 °C para linhas não subterrâneas e de 20 °C (temperatura do solo) para linhas subterrâneas.

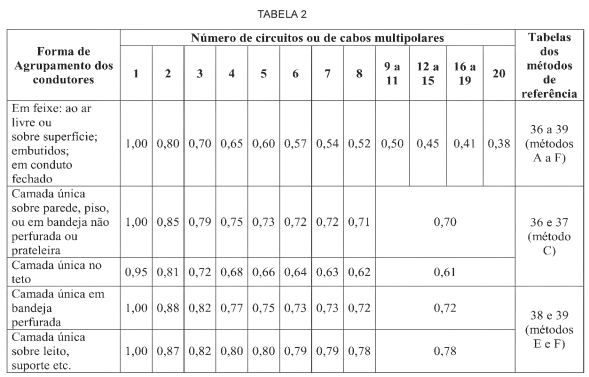

A tabela 2 abaixo apresenta os fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única.

Um motor monofásico de 1.800W, 100V, com fator de potência 0,8, rendimento de 90%, opera na temperatura de 40 °C e será alimentado por condutores com isolamento em EPR. Esses condutores serão instalados numa bandeja não perfurada que contém mais 2 circuitos, os quais atendem a outras cargas da instalação. Com base nessas informações, o valor da corrente para o dimensionamento do condutor de alimentação desse motor é, aproximadamente, de:

Uma fábrica possui as quatro cargas principais, indicadas a seguir:

- Um motor com potência nominal de 10 hp, FP igual a 0,8 (atrasado) (1hp = 0,746 kW)

- Um aquecedor resistivo com potência nominal 1,2 kW

- Dez lâmpadas incandescentes de 100 W cada

- Um motor síncrono com potência nominal de 5 hp, FP igual a 0,8 (atrasado)

Deseja-se corrigir o fator de potência da instalação para 0,92 (atrasado), instalando-se um banco de capacitores. O valor nominal da potência reativa (capacitiva) do banco a ser instalado para esse fim deve ser de, aproximadamente:

Dados: 1 hp = 0,746 kW, cos (23°) = 0,92, tan (23°) = 0,42

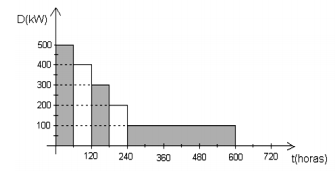

Um consumidor industrial, com potência instalada de 1000 kW, apresenta a seguinte curva de carga mensal:

Considerando o período mensal de 720 horas, o fator de carga mensal e o fator de demanda são, respectivamente:

Considere um circuito com alimentação senoidal e frequência 60 Hz, com uma carga trifásica equilibrada, suprida diretamente por uma fonte trifásica, também equilibrada e simétrica. A tensão de linha nos terminais da carga é igual a 400?3 V eficazes. Considerando que a potência ativa consumida pela carga é igual a 100 kW, com fator de potência 5/9 indutivo, a corrente de linha para alimentar a carga é igual a:
