No diagrama ER estendido, uma entidade associativa é graficamente representada por:

Julgue o próximo item, relativo à linguagem de definição de dados (DDL).

A expressão DDL abaixo cria a tabela referente ao diagrama de entidade e relacionamento apresentado a seguir.

create table tribunal(

tribunal_codigo integer,

tribunal_descricao varchar(100),

tribunal_pai integer primary key,

constraint fk_tribunal

foreign key (tribunal_codigo )

references tribunal

)

Quanto ao DER (Diagrama Entidade Relacionamento) relacione, conforme a notação original do Peter Chen, os componentes do DER da coluna da esquerda com a respectiva figura geométrica indicada na coluna da direita:
(1) entidades (2) relacionamentos (3) atributos
(A) elipses (B) retângulos (C) losangos
Assinale a alternativa que apresenta a correlação correta.

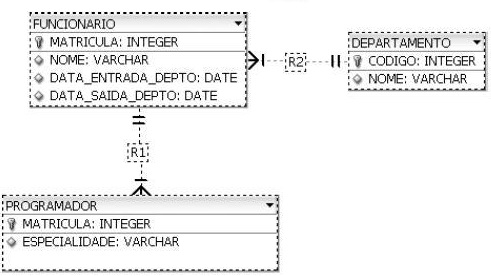

Com base no diagrama entidade-relacionamento,

assinale a alternativa correta.

Uma instituição de ensino superior necessita de dados para controlar a apresentação de trabalhos de conclusão de seus alunos. O sistema deve controlar cada aluno, realizando trabalho de conclusão e seu respectivo professor orientador. Quando o trabalho for finalizado, deseja-se controlar o agendamento da apresentação do trabalho deste aluno perante uma banca. A banca é sempre presidida pelo professor orientador, e composta por 3 outros professores julgadores. O sistema necessita controlar: – os dados dos alunos e o vínculo de orientação com professores da instituição; – os dados das apresentações dos trabalhos dos alunos, incluindo a formação da respectiva banca por professores da instituição e a nota atribuída ao aluno.
Utilizando o modelo Entidade-Relacionamento (ER), o analista modelou conceitualmente uma base de dados que atende esses requisitos informacionais. Essa base está representada na imagem abaixo, conforme a notação gráfica adotada em Heuser (2009), a qual é baseada na proposta de Peter Chen. Considere que as entidades, seus atributos e identificadores, bem como as cardinalidades dos relacionamentos capturam as restrições do domínio.


A partir da modelagem representada acima, assinale a alternativa que apresenta um ou mais relacionamentos dispensáveis, cuja eliminação não acarretaria prejuízo para os requisitos informacionais a serem atendidos pelo banco de dados.
