José é técnico em laboratório e foi pesquisar sobre o emprego da UML 2.0 em alguns modelos utilizados pelo analista de tecnologia da informação. Dos diagramas utilizados nos modelos pesquisados aquele que NÃO é um diagrama da UML 2.0 é:

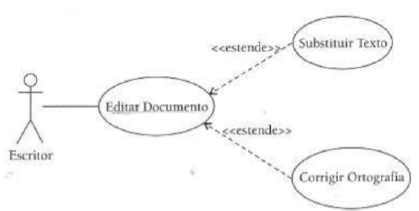

O seguinte diagrama de caso de uso utiliza o tipo de relacionamento de extensão. Sendo assim, assinale a alternativa correta.

Analise a imagem a seguir:

O diagrama da imagem é um exemplo de diagrama de:

“UML (Unified Modeling Language ou Linguagem de Modelagem Unificada) é uma linguagem de modelagem visual, ou seja, é um conjunto de notações e semânticas correspondentes para representar visualmente uma ou mais perspectivas de um sistema.” A versão 2.0 da UML possui 13 diagramas, que definem os artefatos gráficos produzidos durante o desenvolvimento de software orientado a objetos. São considerados diagramas comportamentais apenas:

Com relação ao diagrama de caso de uso apresentado anteriormente, assinale a opção correta.
