Uma fonte chaveada é, essencialmente, um conversor CC-CC com controle da amplitude da tensão de saída. A figura a seguir mostra a estrutura básica de uma fonte chaveada.
Qual é a função do diodo mostrado na figura?
As afirmações seguintes referem-se ao SCR - retificador controlado de silício.
I. O SCR pode disparar sem corrente de gate (IG) se a tensão entre anodo e catodo for maior do que a tensão de breakover (VBO).
II. Após o disparo do SCR, a corrente de anodo deve permanecer abaixo da corrente de manutenção (IH), caso contrário ele corta.
III. A corrente de gate tem a função de reduzir a tensão entre anodo e catodo necessária para disparar o SCR.
Está correto o que se afirma SOMENTE em
Um diodo de silício com especificação
quando está operando na região de condução, possui resistência de condução aproximadamente

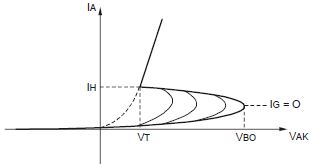

A curva característica abaixo representa o comportamento de um VT
