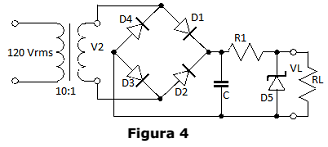

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 µF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

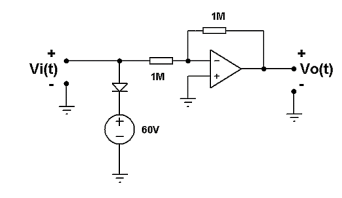

Observe o circuito a seguir.

Considerando o diodo D1 de silício, a forma de onda da tensão sobre R1 está corretamente representada na alternativa:

Retificadores não controlados utilizam diodos como elementos de retificação, ao passo que os retificadores controlados utilizam tiristores ou transistores como elementos de retificação.

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue o próximo item.

Caso o sensor B seja um fotodiodo, seu princípio de funcionamento terá como base a variação da corrente que o atravessa em função da iluminação da região de depleção de uma junção p-n.

Um retificador de onda completa é constituído por uma ponte retificadora de silício e um capacitor de filtro de 4.700 μF. Na análise, considere Vγ = 1 V e ripple desprezível. Para a entrada do retificador alimentado com uma tensão elétrica de 15 Vrms/60 Hz, a tensão média de saída, em volts, sobre uma carga de 1 kΩ, é, aproximadamente,
