No circuito de acionamento de uma resistência de aquecimento ilustrado na figura precedente, observam-se três fontes de tensão eletricamente isoladas: duas fontes de corrente contínua, de 24 V e 30 V, e uma fonte de corrente alternada com tensão eficaz de 220 V. Nesse circuito, quando se fechar a chave SW1,

mostrar texto associado esconder texto associado Um diodo ideal formado por uma junção p-n comporta-se como um circuito aberto, quando inversamente polarizado, e como um curto-circuito, quando diretamente polarizado.

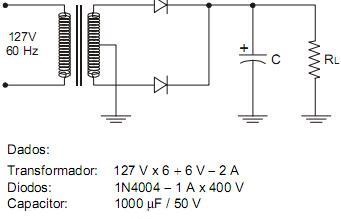

Analise o circuito abaixo:

Para uma determinada carga resistiva, a tensão de saída tem um ripple pico a pico de 2 V. Nesse caso, a tensão média na carga vale, aproximadamente,

O fabricante de um LED de 5 mm vermelho fornece as informações seguintes:

Especificações de operação: I_F = 20 mA @ V_F = 1,7 V

Especificações máximas: I_F = 50 mA e V_R = 5,0 V

Para acioná-lo por meio de uma fonte de alimentação de 12 V, deve-se ligá-lo em série com um resistor comercial cujo valor nominal mais adequado é

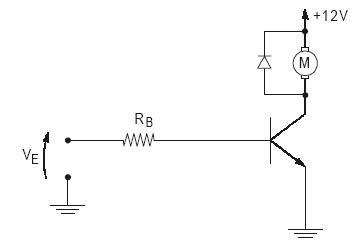

A interface de potência abaixo deve ser utilizada para acionar um motor DC de 12 V/200 mA por meio de uma tensão de entrada V_E = 5 V.



São dadas as especificações do transistor e do diodo:

Transistor:
I_Cmáx = 1 A
BV_CEO= 45 V
h_FEsat = 50
V_BEsat = 0,7 V
V_CEsat = 0,2 V

Diodo:
I_Fmáx = 1 A
V_Rmáx = 400 V

O valor nominal do resistor R_B que atende às especificações do projeto é
