A instalação elétrica necessita de um bom planejamento para não colocar em risco a vida de pessoas que transitam no local onde foram realizadas. Exemplos do que o mau planejamento pode causar podem ser vistos nas chamadas das notícias a seguir.

Susto: curto-circuito em tomada

prova incêndio em apartamento

em Viana

Moradores de Bom Pastor conseguiram controlar as chamas usando uma mangueira de jardim.

Disponível em: https://www.folhavitoria.com.br/geral/ noticia/08/2021/susto-curto-circuito-em-tomada-provoca-incendio-em-apartamento-em-viana visitado. Acesso em: 14 ago.2021.

Curto-circuito em poste causa

incêndio e deixa moradores sem

energia elétrica em Buri

Segundo a Guarda Civil Municipal, as chamas se espalharam por uma região de mata. Empresa responsável pela distribuição de energia disse que a situação foi normalizada ainda durante a noite.

Disponível em: https://g1.globo.com/sp/itapetininga-regiao/ noticia/2021/08/11/curto-circuito-em-poste-causa-incendio-e-deixa-moradores-sem-energia-eletrica-em-buri.ghtml. Acesso em: 14 ago.2021.

Os problemas elétricos citados nas notícias estão representados nos circuitos a seguir.

Considere como sendo a resistência dos elementos do circuito.

(Despreze a resistência dos fios de ligação e da fonte.)

Em qual dos circuitos há risco de incêndio?

A figura abaixo apresenta um pequeno circuito com três lâmpadas em série. A lâmpada do meio (L₂) está piscando constantemente e fazendo um barulho estranho um bombeiro precisa retira-la com segurança e para isso, ele têm uma ideia. Coloca em contato nos pontos B e C do fio um outro fio de cobre com resistência próxima de zero. Desta forma, a lâmpada do meio

Um gerador de energia elétrica, possui uma força eletromotriz de 4,0 V e resistência interna 1,0 Ω. Ele está associado em série a uma lâmpada de resistência 7 Ω. Calcule o valor da d.d.p existente entre os terminais do gerador.

Em um apartamento de Brasília houve um princípio de incêndio que começou na cozinha. Os donos do imóvel relataram a um policial civil que ligaram muitos aparelhos elétricos ao mesmo tempo nas tomadas da cozinha. Os aparelhos eram uma cafeteira elétrica com 1.300 W de potência, um forno micro-ondas com 1.000 W de potência e uma fritadeira elétrica com 5.500 W de potência. O policial civil constatou que a cozinha tinha apenas um circuito elétrico e, portanto, apenas um fusível de 25 A.

Com base nesse caso hipotético, considerando que a tensão elétrica doméstica em Brasília é igual a 220 V e desprezando o fato de a tensão não pertencer a um sistema elétrico de correntes contínuas, assinale a alternativa correta.

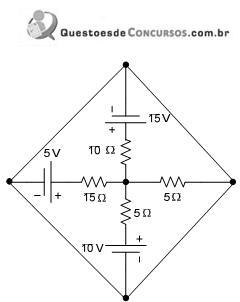

Para mostrar a função e a forma como resistores podem ser arranjados dentro de um circuito elétrico, um instrutor do laboratório de perícia papiloscópica montou o circuito ilustrado abaixo. Após uma análise desse circuito, o instrutor solicitou aos estudantes que determinassem a resistência equivalente da combinação mostrada.


Com base nesse caso hipotético e no circuito ilustrado, assinale a alternativa que apresenta o valor da resistência equivalente.
