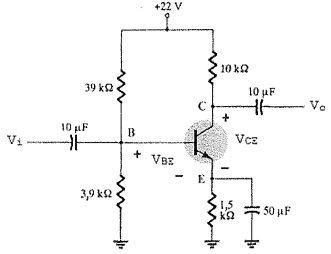

Analise a figura a seguir.
Calcule o valor da tensão VCE para a configuração do circuito acima e assinale a opção correta.
? = 140
Vbe = 0,7 Volts

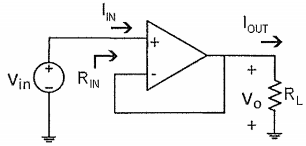

Considere o circuito a seguir.
Supondo que o amplificador operacional seja ideal, com base no
circuito acima, assinale a opção correta.

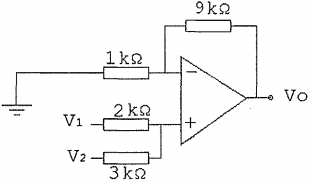

Observe o circuito da figura abaixo.
Considerando que o amplificador operacional é ideal e que possui ganho infinito, calcule o valor da tensão de saída Vo e assinale a opção correta.
Considerando que o amplificador operacional é ideal e que possui ganho infinito, calcule o valor da tensão de saída Vo e assinale a opção correta.

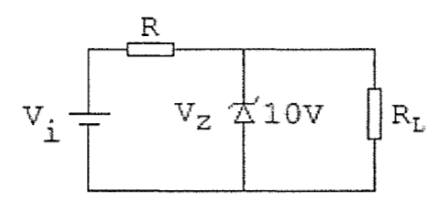

Analise a figura a seguir.
Para o circuito mostrado acima, determine o valor da potência do diodo Zener, e assinale a opção correta.
Dados :
R = 1K?
RL — 1 , 2 K?
Vi - 16V
Para o circuito mostrado acima, determine o valor da potência do diodo Zener, e assinale a opção correta.
Dados :
R = 1K?
RL — 1 , 2 K?
Vi - 16V
Duas cargas pontuais de 1mC e -2mC estão localizadas em (3,2,
-1) e (-1,-1,4), respectivamente. Calcule a força elétrica
sobre uma carga de 10nC, localizada em (0,3,1), considerando
K= 9 x l09 N.m2 /C2, e assinale a opção correta.
