Uma prática de segurança muito comum bordo de um navio é o aterramento dos equipamentos elétricos e eletrônicos, que evita que energia estática descarregue por meio dos operadores. O método mais comum é aparafusar um condutor metálico, como malha de aço, entre o equipamento e a estrutura do navio. Qual a resistência em 1m de malha de aço, sabendo que ela possui 2cm de largura, 2mm de espessura e resistividade de 8x10-8 ? .m?

Para um amplificador classe B, alimentado por uma fonte de 15Vcc, que fornece um sinal de 12V de pico para um autofalante de 8? , determine a eficiência do circuito, e assinale a opção correta:

Dado: ? Imagem associada para resolução da questão 3

Observe o circuito a seguir

Imagem associada para resolução da questão

No transistor do circuito acima, considerando a tensão base-emissor de 0,7V e Imagem associada para resolução da questão=20, encontre a corrente de coletor, e assinale a opção correta.

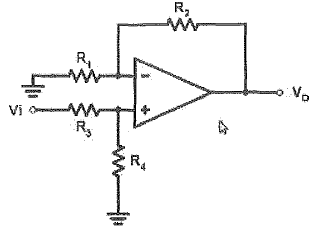

Analise o circuito a seguir.

Imagem associada para resolução da questão

No circuito acima, R1=R3=2,2k? e R2=R4=10k? . Determine o valor aproximado da tensão de saida Vo, sabendo que, em sua entrada Vi, foi ligada uma fonte de 1,5V, e assinale a opção correta.

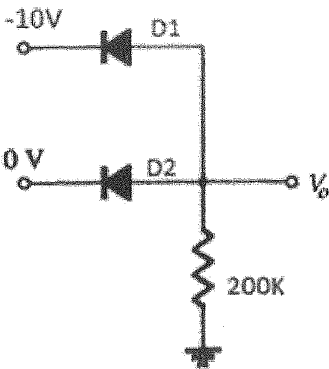

Observe o circuito a seguir.

Imagem associada para resolução da questão

Determine o Vo para o circuito "OU" de lógica negativa acima e assinale a opção correta. Considere a queda de tensão no diodo de 0,7V.
