Um circuito elétrico é formado por capacitores de capacitância igual a 4 μF cada. A tensão suportada por cada um é de 100 V. A distribuição em série e paralelo dos capacitores nesse circuito permite possuir uma capacitância equivalente de 20 μF, capaz de suportar 8000 V. Qual é a quantidade de capacitores esse circuito possui?

Um fio retilíneo uniforme de resistência igual a 27 Ω é dobrado em forma de circunferência. As marcações A e B são feitas no fio após a curvatura do fio. Calcule o valor da resistência elétrica entre os pontos A e B da circunferência sabendo que o ângulo formado no centro da circunferência entre os pontos A e B é igual a 120°.

Os disjuntores elétricos são elementos do circuito que podem funcionar como “chaves” para desarmar um circuito elétrico quando percorridos por uma corrente superior ao que eles suportam.
A fim de prevenir possíveis acidentes causados por correntes elétricas, Edilson pediu a um eletricista que instalasse em seu apartamento uma ligação para os três chuveiros de sua residência e que cada um fosse submetido a uma mesma tensão igual a 220V. Assim, seria instalado um disjuntor nessa ligação para que os chuveiros pudessem funcionar simultaneamente. Cada chuveiro instalado por Edilson possui uma potência máxima de 6kW quando ligado a 220V.
Com base nesses dados, é CORRETO afirmar que o menor valor que o disjuntor a ser instalado deve suportar para proteger a instalação elétrica dos chuveiros, a fim de prevenir possíveis acidentes elétricos é de:

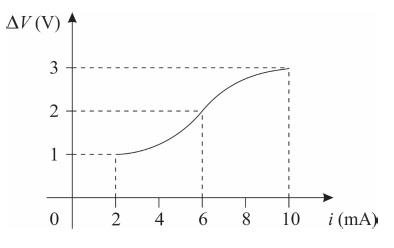

Para investigar o comportamento elétrico de um dado resistor, foram feitas medidas aplicando-se diferentes valores de diferenças de potencial ΔV sobre esse resistor e observando-se os valores de corrente i correspondentes, conforme gráfico ao lado.


Considerando as informações apresentadas no enunciado e no gráfico, assinale a alternativa que apresenta corretamente o valor da potência P_R dissipada pelo resistor quando uma diferença de potencial ΔV = 2 V é aplicada sobre ele.

Numa residência, todos os aparelhos elétricos são ligados a uma mesma tensão elétrica. Sabemos que a resistência elétrica de um aparelho elétrico é inversamente proporcional à corrente que por ele passa. Nessa residência, estão ligados um chuveiro de 5.300 watts, uma lâmpada de 60 watts e um ferro elétrico de 1.000 watts.

Em relação a esses três aparelhos, é CORRETO afirmar que
