Carregada com um potencial de 100 V, flutua no ar uma bolha de sabão condutora de eletricidade, de 10 cm de raio e 3,3×10??cm de espessura. Sendo a capacitância de uma esfera condutora no ar proporcional ao seu raio, assinale o potencial elétrico da gota esférica formada após a bolha estourar.

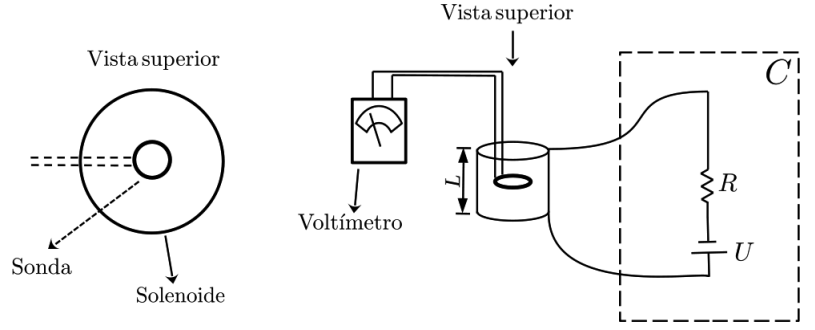

Uma sonda composta por um conjunto de m espiras de raio r e colocada no interior de um solenoide de n espiras circulares e comprimento L. O solenoide e conectado a um circuito C composto por uma fonte de tensão variável U e um resistor de resistência elétrica R. A tensão da fonte cresce linearmente com o tempo t, conforme a relação: Imagem associada para resolução da questão

A sonda é conectada a um voltímetro e orientada de modo que o eixo axial de suas espiras seja paralelo ao campo magnético. Considere que R e muito maior do que a resistência/impedância proporcionada pelo solenoide e que a permeabilidade magnética do interior do solenoide é µ0 .

Imagem associada para resolução da questão


A magnitude da tensão medida pelo voltímetro e:

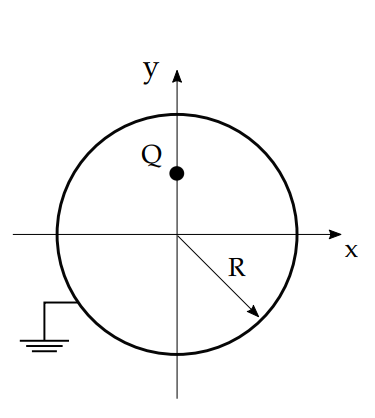

Ao redor de uma carga elétrica Q, localizada no ponto (0, R/2), existe uma casca metálica aterrada de raio R e com centro localizado na origem do sistema de coordenadas, conforme ilustrado na figura.
A respeito dessa situação física, são feitas as seguintes afirmações. I. O campo elétrico no exterior da casca metálica é nulo.
II. A carga elétrica induzida na casca metálica é igual a – Q. III. O campo elétrico no ponto (0, 3 ´ R/4) e mais intenso do que o campo elétrico no ponto (0, R/4).
Imagem associada para resolução da questão

Assinale a alternativa que contem todas as afirmações corretas com respeito ao sistema descrito.
Nos pontos A = (-1,0), B = (0,0) e C = (1,0), estão fixadas cargas QA, QB e QC respectivamente, satisfazendo Imagem associada para resolução da questãoNum pontoImagem associada para resolução da questãoa resultante das forças elétricas das três cargas é nula. Nessas condições, assinale a opção correta.

Observe a figura abaixo.


Imagem associada para resolução da questão



A figura acima apresenta o esquema de um circuito condutor em que cada segmento de fio possui comprimento a e resistência R. O circuito está imerso em um campo magnético de indução B uniforme, perpendicular ao plano do circuito, cujo módulo varia no decorrer do tempo t de acordo com B = kt, onde k é uma constante positiva. Da esquerda para a direita, as intensidades das correntes nos três segmentos de fio verticais são, respectivamente:
