Considere que um filtro ativo passa-baixa de 1ª ordem
com amplificador operacional tem resistência R = 10k? e
capacitância C = 0,1 µF. Assinale a opção que apresenta
o valor aproximado da frequência de corte deste filtro.
Dados: ? = 3,14.
Dados: ? = 3,14.
Concurso:
Quadro Complementar
Disciplina:
Engenharia Eletrônica

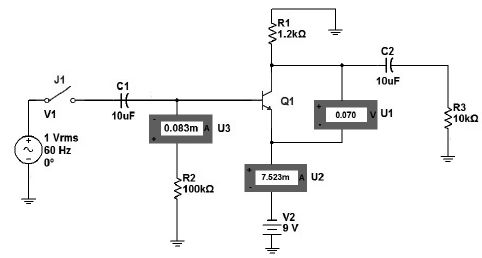

Considere a configuração com polarização do emissor da figura abaixo.
Com relação a essa figura, determine o valor da corrente de
base (Ib) e assinale a opção correta.
Concurso:
Quadro Complementar
Disciplina:
Engenharia Eletrônica
Observe a figura a seguir.
O circuito representado acima é um retificador em ponte de onda completa.
Considerando-se VIN uma entrada senoidal, assinale , opção
que apresenta os diodos que conduzirão para a região
negativa do sinal de entrada.
Concurso:
Quadro Complementar
Disciplina:
Engenharia Eletrônica
Considere o circuito com JFET da figura abaixo.
Com relação a essa figura, determine a tensão no "gate"
(VG) e assinale a opção correta.
Concurso:
CIAAR
Disciplina:
Engenharia Eletrônica
Associe as colunas, relacionando o tipo de chave ao respectivo princípio de funcionamento.
Chave
(1) IGBT
(2) SCR
(3) TRIAC
(4) MOSFET
(5) GTO
(6) DIAC
Princípio de funcionamento
( ) conduz apenas quando se atinge a tensão de break-over.
( ) funciona como chave ao receber pulso no gatilho tanto no semiciclo negativo quanto no positivo da rede.
( ) liga e desliga pelo mesmo terminal do gatilho.
( ) um dos métodos para desligar é ser reversamente polarizado.
( ) tem o princípio de funcionamento por campo elétrico.
( ) possui circuito equivalente da associação de um MOSFET e um BJT.
A sequência está correta em.
Chave
(1) IGBT
(2) SCR
(3) TRIAC
(4) MOSFET
(5) GTO
(6) DIAC
Princípio de funcionamento
( ) conduz apenas quando se atinge a tensão de break-over.
( ) funciona como chave ao receber pulso no gatilho tanto no semiciclo negativo quanto no positivo da rede.
( ) liga e desliga pelo mesmo terminal do gatilho.
( ) um dos métodos para desligar é ser reversamente polarizado.
( ) tem o princípio de funcionamento por campo elétrico.
( ) possui circuito equivalente da associação de um MOSFET e um BJT.
A sequência está correta em.
