mostrar texto associado esconder texto associado A potência média dissipada no resistor R é superior a 20 W.

Para um amplificador com impedância de saída de 4 Ω, há casamento de impedâncias quando em sua saída são conectados

Um amplificador tem ganho de potência de 40 dB. Em sua entrada é aplicado um sinal de áudio de 100 mW. A potência do sinal de saída, em dBm, vale

Considere as afirmativas relacionadas aos dispositivos de entrada e saída de CLP.

I. Por questão de velocidade de resposta, deve-se evitar o uso de módulos de entrada que possuem acoplamento óptico para entrada de sinais digitais.

II. Os módulos de saída analógica com saída do tipo corrente geralmente fornecem correntes de 0 mA a 20 mA ou 4 mA a 20 mA.

III. Os módulos de saída que necessitam operar a velocidades maiores devem utilizar elementos de chaveamento do tipo relé.

IV. Existem módulos de saída especiais que podem fornecer sinais do tipo PWM.

Está correto o que se afirma APENAS em

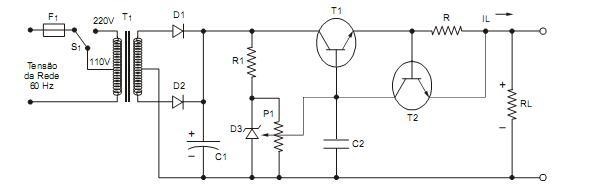

Considere o circuito e as afirmações abaixo.



I. D1 e D2, juntos formam um retificador de meia onda.

II. A tensão de saída é ajustável.

III. C2 e T2 formam um filtro ativo de saída.

IV. Apresenta um retificador de onda completa em ponte.

V. Apresenta um limitador de corrente.

VI. T1 atua como um drive de corrente.

VII. R1, D3 e P1 formam um estabilizador ajustável de tensão.

Está correto o que se afirma APENAS em
