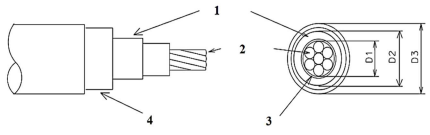

A figura a seguir apresenta um cabo multiplexados CA - isolação XLPE - 8,7/15 kV com blindagem metálica. Identifique as partes representadas pelos números 1, 2, 3 e 4 indicados na figura a seguir.
Imagem associada para resolução da questão

Imagem associada para resolução da questão

(a)

(1) Blindagens metálica e semicondutora, (2) Cabo CA, (3) Blindagem do condutor e (4) Isolação.

(b)

(1) Cobertura, (2) Cabo CA, (3) Blindagem do condutor e (4) Blindagens metálica e semicondutora.

(c)

(1) Isolação, (2) Cabo CA, (3) Blindagem do condutor e (4) Blindagens metálica e semicondutora.

(d)

(1) Isolação, (2) Cabo CA, (3) Blindagens metálica e semicondutora e (4) Blindagem do condutor.

Concurso: CEMIG - MG

Concurso: CEMIG - MG
Cargo: Eletricista
Ano: 2022

Ano:

2022

Banca:

FUMARC

Cargo:

Eletricista

Disciplina: Eletricidade

FC1096684

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

O dispositivo apresentado na figura a seguir, presente nas redes de distribuição aéreas isoladas, representa um:
Imagem associada para resolução da questão

(a)

Adaptador para Cabo.

(b)

Barramento Quadruplex.

(c)

Barramento Triplex Loadbreak.

(d)

Barramento Triplex.

Concurso: CEMIG - MG

Concurso: CEMIG - MG
Cargo: Eletricista
Ano: 2022

Ano:

2022

Banca:

FUMARC

Cargo:

Eletricista

Disciplina: Eletricidade

FC1096680

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Sobre a queda de tensão em redes de distribuição aéreas urbanas, NÃO está correto afirmar:

(a)

A queda de tensão interna no transformador deve ser incluída na queda de tensão da rede primária.

(b)

A queda de tensão máxima permissível a ser considerada nos circuitos de BT está limitada a 5% nos municípios que não possuem subestações de AT/MT.

(c)

A queda de tensão máxima permissível a ser considerada nos circuitos de BT está limitada a 7% nos municípios que possuem subestações de AT/MT.

(d)

O cálculo de queda de tensão deve ser realizado no horário de ponta do transformador de distribuição.

Concurso: Prefeitura de Balneário Camboriú - SC

Concurso: Prefeitura de Balneário Camboriú - SC
Cargo: Eletricista
Ano: 2021

Ano:

2021

Banca:

FEPESE

Cargo:

Eletricista

Disciplina: Eletricidade

FC1059663

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

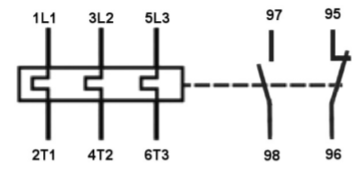

A figura abaixo mostra os terminais de um relé de sobrecarga.

Imagem associada para resolução da questão

Assinale a alternativa correta em relação à figura.

(a)

Os terminais 95 e 96 são contatos auxiliares normalmente abertos.

(b)

Os terminais 95, 96, 97 e 98 são contatos principais de potência.

(c)

Os terminais 97 e 98 são contatos auxiliares normalmente abertos.

(d)

Os terminais 1L1, 2T1, 3L2, 4T2, 5L3 e 6T3 são contatos auxiliares normalmente abertos.

(e)

Ao detectar uma sobrecarga, os terminais de potência principais abrem seus contatos.

Concurso: Prefeitura de Balneário Camboriú - SC

Concurso: Prefeitura de Balneário Camboriú - SC
Cargo: Eletricista
Ano: 2021

Ano:

2021

Banca:

FEPESE

Cargo:

Eletricista

Disciplina: Eletricidade

FC1059661

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

mostrar texto associado esconder texto associado

Figura 2

Responda às questões 16 e 17 com base na figura abaixo.

Um motor de indução trifásico possui a placa de identificação conforme é mostrada na figura abaixo.

Fonte: https://static.weg.net/medias/downloadcenter/h0c/hfd/ WEG-WMO-iom-installation-operation-and-maintenance-manualof-electric-motors-50033244-manual-pt-en-es-web.pdf

Caso seja necessária a redução da corrente de partida do motor através da utilização da chave de partida estrela-triângulo, qual deverá ser a tensão linha da instalação elétrica?

(a)

127 V
