Um sistema de alimentação ininterrupta (UPS) do tipo dupla conversão alimenta uma carga crítica com potência ativa de 5 kW e fator de potência igual a 0,8. O UPS possui rendimento de 90% no modo bateria.
O banco de baterias é composto por um conjunto que fornece uma tensão contínua de 240 V e capacidade de 50 Ah.
Desprezando perdas adicionais e variações de tensão durante a descarga, o tempo de autonomia aproximado do sistema é de
O banco de baterias é composto por um conjunto que fornece uma tensão contínua de 240 V e capacidade de 50 Ah.
Desprezando perdas adicionais e variações de tensão durante a descarga, o tempo de autonomia aproximado do sistema é de
Em um quadro de distribuição de baixa tensão, um circuito terminal é protegido por um disjuntor termomagnético. O quadro de cargas em que está inserido possui um disjuntor geral a montante.
Dados:
• Corrente de projeto do circuito terminal: 28 A • Disjuntor do circuito terminal escolhido: 32 A • Corrente de curto-circuito presumida no ponto: 3 kA
Tabela de coordenação seletiva (fabricante)
Considerando a tabela de coordenação fornecida pelo fabricante, o valor mínimo do disjuntor geral deve ser de
Dados:
• Corrente de projeto do circuito terminal: 28 A • Disjuntor do circuito terminal escolhido: 32 A • Corrente de curto-circuito presumida no ponto: 3 kA
Tabela de coordenação seletiva (fabricante)
Considerando a tabela de coordenação fornecida pelo fabricante, o valor mínimo do disjuntor geral deve ser de

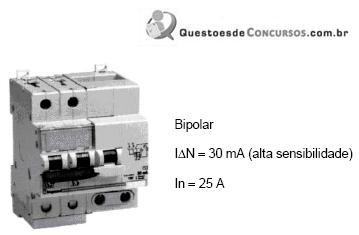

A seguir, mostram-se dois símbolos presentes em um projeto de instalações elétricas.
Estes símbolos correspondem à presença, em um duto, dos condutos do tipo
Em um quadro elétrico, será instalado um disjuntor termomagnético DIN de 20 A para proteger um circuito que alimenta um elevador. Durante sua partida, foi medida uma corrente transitória de pico de 190 A, com duração muito curta.
Para evitar o disparo instantâneo indevido nessa partida, mas ainda manter a proteção do circuito, deve-se escolher, no mínimo, um disjuntor de curva
Para evitar o disparo instantâneo indevido nessa partida, mas ainda manter a proteção do circuito, deve-se escolher, no mínimo, um disjuntor de curva
Disciplina:
Engenharia Elétrica
Em um painel de distribuição industrial, há disjuntores instalados em série: um disjuntor geral (montante - próximo à fonte) e um disjuntor de circuito alimentador (jusante - próximo à carga). Após um curto-circuito em um ponto distante do painel, ambos os disjuntores desarmam simultaneamente, gerando parada geral da instalação. O coordenador de manutenção solicita ajustes para garantir seletividade temporizada entre os dispositivos, mantendo a capacidade de interrupção (Icu/Ics) conforme especificado em norma para o nível de curto-circuito do sistema. Qual ajuste é mais coerente com os princípios de coordenação de proteção?
