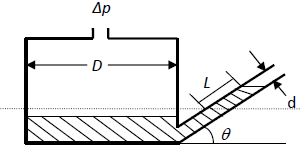

Em um manômetro de reservatório cilíndrico com tubo inclinado é aplicada uma pressão de 1 atm na posição indicada acima do reservatório, conforme ilustra a figura a seguir.

O líquido do manômetro é composto do líquido azul cuja densidade relativa é 16,63. Determine a deflexão do líquido manométrico L no tubo inclinado de θ=15°, com diâmetros do duto d e do reservatório D iguais a 5.10^-3 m e 10^-1 m, respectivamente. Presume-se que a aceleração da gravidade seja 10 m.s^-2.

Lema: sen 15° = 0,258819 e cos 15° = 0,965926

mostrar texto associado esconder texto associado

Para que um objeto flutue em um tanque com água, a densidade desse objeto deve ser inferior a 1 g/cm³.

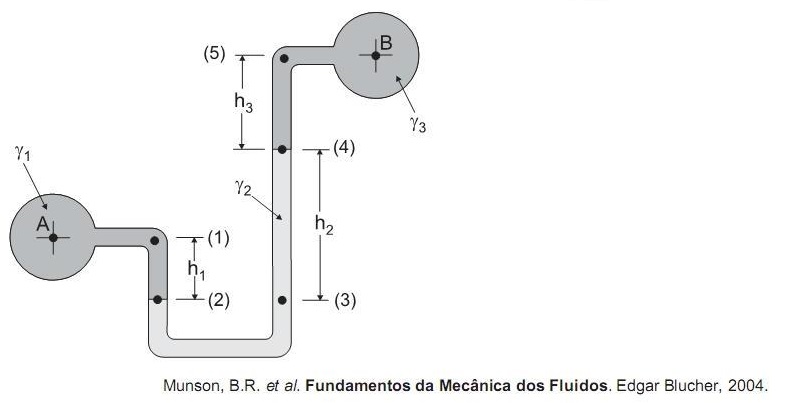

A figura acima ilustra um manômetro com tubo em U, muito utilizado para medir diferenças de pressão. Considerando que os pesos específicos dos três fluidos envolvidos estão indicados na figura por  Y₁ , Y₂  e  Y₃ a diferença de pressão  P_A - P_B corresponde a

No que se refere a conceitos e princípios da hidrostática, julgue os itens a seguir.

Considere que, em um dia em que a leitura barométrica seja 750 mmHg, o manômetro de um compressor de ar indique que a pressão no reservatório (fechado) é de 828 kPa. Nessa situação, considerando a densidade relativa ρ_Hg = 13,6 e assumindo a aceleração da gravidade 10 m/s ² , a pressão absoluta do tanque será inferior a 900 kPa.

Considere uma esfera de aço de massa especifica D, diâmetro 2R, que cai no interior de um tanque com óleo cuja massa específica é d e a viscosidade é u. Durante o movimento desta esfera no interior do óleo, ela fica submetida
