Considere uma viga reta, homogênea e de seção transversal constante, inicialmente na posição horizontal. A seção transversal em cada extremidade é vertical, ou seja, cada elemento longitudinal possui, inicialmente, o mesmo comprimento. A viga é fletida única e exclusivamente pela aplicação de momentos fletores, e a ação pode ser considerada elástica. Para essa situação, com as hipóteses consideradas, analise as afirmações a seguir.

I - Qualquer seção plana da viga, antes da flexão, permanece plana após essa flexão.

II - Existem elementos longitudinais da viga que não sofrem deformação, ou seja, alteração em seu comprimento.

III - Todos os elementos longitudinais da viga encontram-se submetidos a tensões de tração.

Está correto o que se afirma em

A figura acima representa o diagrama de Momento Fletor (M) para uma viga homogênea, de comprimento L, submetida a determinado carregamento, e a convenção utilizada para os sinais do Momento Fletor e Esforço Cortante (C). O diagrama de Esforço Cortante para essa viga está representado em

O Princípio de Arquimedes, conceito fundamental no estudo da hidrostática, pode ser enunciado da seguinte forma: “Um corpo total ou parcialmente imerso em um fluido recebe desse fluido um empuxo igual e contrário ao peso da porção do fluido deslocado e aplicado no centro de gravidade do mesmo”.

Com base nesse princípio, se um cubo de gelo flutua sobre água gelada num copo, estando a temperatura dessa água próxima a 0 °C, o gelo derrete sem que haja mudança apreciável de temperatura. Nesse contexto, analise as afirmações a seguir.

I - Se o cubo de gelo for uniforme, o nível da água no copo não se altera.

II - Se o cubo de gelo estiver com um volume de ar aprisionado, o nível de água no copo desce.

III - Se o cubo de gelo possuir uma pequena massa de ferro em seu interior, o nível de água no copo sobe.

Está correto o que se afirma em

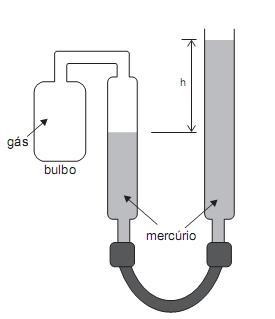

Um termômetro a gás, a volume constante, esquematizado na figura ao lado, foi calibrado usando como pontos fixos a ebulição do álcool etílico e a fusão do chumbo. Ao se colocar o bulbo do termômetro em equilíbrio térmico com álcool etílico em ebulição, o manômetro registra pressão interna no gás de 1.050 mmHg. Por outro lado, em equilíbrio térmico com chumbo em fusão, a pressão interna do gás é de 1.800 mmHg. Sabe-se que a ebulição do álcool etílico ocorre a 77 °C e a temperatura de fusão do chumbo é igual a 327 °C. Ao se determinar a temperatura de um líquido, a altura h no manômetro é 749 mm. Sabendo-se que a pressão atmosférica é 760 mmHg, a temperatura do líquido, em °C, é

Uma balsa, em formato de paralelepípedo, tem 10 m² de área da base em contato com a água, cuja densidade é 1 x 10³ kg.m^–3 . Nessa situação, a balsa flutua, estando submersa 7,5 cm de sua altura. Um homem, após subir na balsa e esperar as águas se acalmarem, verifica que a altura submersa torna-se 8,2 cm. A massa do homem, em kg, é
