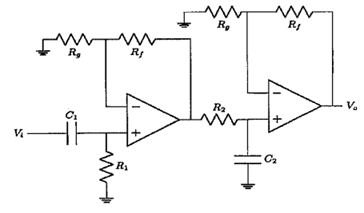

O circuito eletrônico da Figura 3 abaixo representa um filtro:


Imagem associada para resolução da questão

Imagem associada para resolução da questão

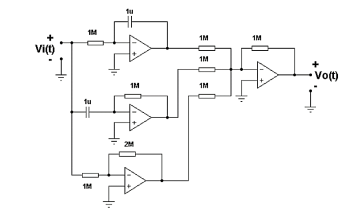

Considere que, na figura apresentada, os amplificadores operacionais são ideais. Com base no exposto, calcule a tensão de saída Vo(s).

Observe o circuito a seguir.


Imagem associada para resolução da questão

Para obter a tensão de saída indicada no voltímetro, a tensão V4 será igual a:
Considere as afirmações abaixo em relação aos tipos de filtros.
I - Filtros passivos são compostos por resistores, capacitores e indutores, apresentando ganho em toda faixa de frequências. II - Filtros ativos podem apresentar ganho em diferentes faixas de frequência e usam amplificadores operacionais, resistores, capacitores e, eventualmente, indutores. III- Filtros passa-baixa permitem a passagem de sinais de baixa frequência. Os sinais acima da frequência de corte serão tanto mais atenuados quanto for a ordem do filtro.
Quais estão corretas?


A figura precedente ilustra um circuito de medição de temperatura usando o termistor NTC RT. Considere que a tensão VCC seja de 5 V, que os resistores RA, RB e RC tenham resistências iguais a 10 kΩ cada, e que a resistência do termistor RT seja, à temperatura de 25 ºC, igual a 10 kΩ. Considere, ainda, que as seguintes condições sejam satisfeitas: R1=R3 e R2=R4, que as tensões de entrada do amplificador de instrumentação sejam Vi1 e Vi2, e que a tensão de saída do circuito seja representada por Vout.

Com base nessas informações e assumindo que todos os componentes do circuito sejam ideais, assinale a opção correta.
