De acordo com a NBR 5626: Sistemas prediais de água fria e água quente - Projeto, execução, operação e manutenção, assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE: O dimensionamento da tubulação, assumindo um limite máximo de velocidade média da água de ____m/s, não evita a ocorrência de golpe de aríete, mas limita a magnitude dos picos de sobrepressão.

Considerando-se a disposição de esgotos, analisar os itens abaixo:

I. A melhor solução para o esgotamento em áreas urbanas consiste na implantação de sistemas de coleta e tratamento dos esgotos.

II. As fossas sempre constituem uma solução sanitária segura, sendo uma opção para a disposição de dejetos em áreas providas de sistemas públicos de esgotos.

Nas instalações de água fria, podem ocorrer perdas de cargas nas canalizações. Sobre essa temática, analisar os itens abaixo:
I. Para que ocorra uma maior ou menor perda de carga, dois fatores são determinantes: a viscosidade e a turbulência do fluido.
II. Quanto maior o comprimento de tubos, maior o número de conexões. Tubos mais rugosos e menores diâmetros geram maiores atritos e choques e, consequentemente, maiores perdas de carga e menor pressão nas peças de utilização.
III. Não existe escoamento em tubulações sem perda de carga. Para que não ocorra uma diminuição de pressão nas peças de utilização, as perdas podem ser reduzidas a níveis aceitáveis.
IV. A perda de carga em uma canalização pode ser entendida como a diferença entre a energia inicial e a energia final de um líquido, quando ele flui em uma canalização de um ponto ao outro.

Estão CORRETOS:

As instalações de água fria devem ser projetadas e executadas de maneira que os níveis de ruídos produzidos ou transmitidos pela própria instalação não causem desconforto ao usuário, bem como evitar que as vibrações venham a provocar danos à instalação. Em relação a isso, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) A velocidade da água, em qualquer trecho, não deve ultrapassar 4m/s, pois, acima desse valor, ocorre um ruído desagradável na tubulação, devido à vibração das paredes, ocasionada pela ação do escoamento da água.

(_) O golpe de aríete ocorre quando a água, ao descer com muita velocidade pela canalização, é bruscamente interrompida, ficando os equipamentos e a própria canalização sujeitos a choques violentos.

(_) Para amenizar o golpe de aríete, pode-se usar válvulas de descarga e registros com fechamento mais suave e locar as peças de utilização na parede oposta à contígua aos ambientes habitados; na impossibilidade disso, utilizar dispositivos antirruído nas instalações.

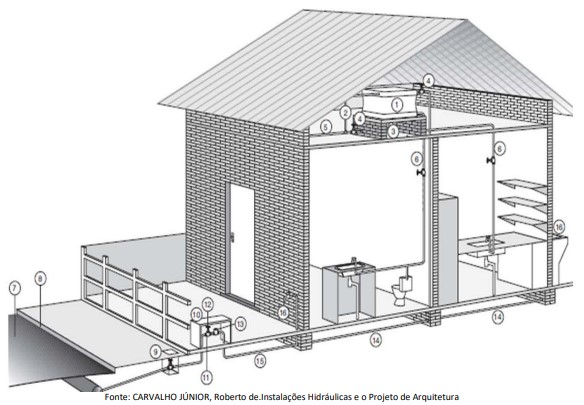

Considerando-se o sistema de distribuição de água mista representado a seguir pela figura A, assinalar a alternativa que apresenta a sequência CORRETA:
