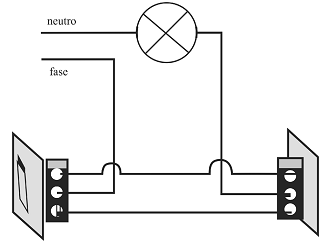

A figura acima apresenta o esquema de um circuito que permite o acendimento de uma luminária. A respeito desse circuito, assinale a opção correta.

Um equipamento de ar-condicionado monofásico, assim que ligado, apresentou desarme do disjuntor de proteção do circuito que o alimenta. Como não possuía outro dispositivo para substituição, o técnico em eletricidade travou a chave do disjuntor com uma fita isolante, a fim de que este não desarmasse mais.

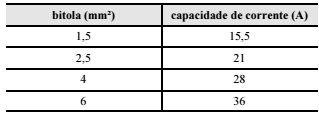

A tabela a seguir apresenta a capacidade de corrente de condutores com diferentes bitolas.

Considerando que o disjuntor utilizado para o equipamento seja de curva B, de 10 A, que a tomada do aparelho de ar-condicionado seja de 10 A e que o circuito utilize condutores de 2,5 mm², assinale a opção correta acerca do procedimento a ser adotado pelo técnico e das possíveis atitudes que poderiam ser tomadas para resolver o problema.

A NR 10 dispõe sobre a segurança em instalações elétricas e serviços com eletricidade. A respeito dessa norma e de aspectos práticos de sua aplicação, julgue os itens que se seguem.

I A referida norma estabelece áreas de trabalho específicas nas instalações elétricas. A zona de risco é restrita ao acesso de profissionais classificados como autorizados, ao passo que a área controlada é de livre acesso para quaisquer profissionais.

II A referida norma estabelece a diferença entre trabalhador legalmente habilitado e trabalhador capacitado para executar serviços de eletricidade.

III O uso de adornos pessoais por funcionários que trabalham com instalações elétricas é permitido, desde que o profissional seja qualificado e assine termo de responsabilidade reconhecendo os riscos referentes ao uso desse tipo de adorno em serviço.

IV É vedado ao profissional qualificado que não possui registro no conselho de classe competente elaborar documentos técnicos que são previstos no prontuário de instalações elétricas.

Estão corretos apenas os itens
