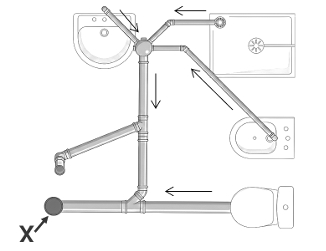

Em uma aula da disciplina de Instalações Prediais, o professor apresenta aos alunos o esquema de um sistema predial de esgoto sanitário de uma edificação residencial, contemplando pia, lavatório, bidê e vaso sanitário. Na figura a seguir, o trecho indicado por “X” corresponde a um componente específico do sistema, cuja correta identificação é fundamental para o adequado funcionamento hidráulico da rede.
Imagem associada para resolução da questão
Com base nas normas técnicas brasileiras e nos critérios de projeto de instalações prediais de esgoto sanitário, assinale a alternativa que indica corretamente o nome do componente representado em “X”.
Um estudante apresenta ao docente a seguinte situação referente ao dimensionamento de um sistema predial de água fria: trata-se de um edifício residencial com seis pavimentos, abastecido por reservatório superior. Durante a verificação das pressões nos pontos de consumo, foram obtidos os seguintes resultados:
• no chuveiro do último pavimento, a pressão dinâmica disponível no horário de pico, já consideradas as perdas de carga ao longo do sistema, é de 8 kPa (0,8 m.c.a.);
• no ponto de utilização localizado no pavimento térreo, a pressão estática pode atingir 420 kPa (42 m.c.a.).
Diante desses valores, o estudante questiona se o sistema pode ser considerado adequado ou se há necessidade de correções no projeto. Considerando os critérios técnicos e normativos aplicáveis ao dimensionamento de sistemas prediais de água fria, analise a situação apresentada e assinale a alternativa correta.
Em condições dinâmicas (com escoamento), a pressão da água nos pontos de utilização deve ser estabelecida de modo a garantir a vazão de projeto e o bom funcionamento da peça de utilização e de aparelho sanitário. Em qualquer caso, a pressão não deve ser inferior a ________ kPa, com exceção do ponto da caixa de descarga onde a pressão pode ser menor do que este valor, até um mínimo de ________ kPa, e do ponto da válvula de descarga para bacia sanitária onde a pressão não deve ser inferior a ________ kPa.
Assinale a alternativa que preenche correta e respectivamente as lacunas.

Julgue o item a seguir, relativo a projetos de instalações prediais.


Em projetos de esgoto sanitário, os tubos de ventilação têm a função única de conduzir gases para fora da edificação, não influenciando no funcionamento hidráulico dos desconectores.

Em sistemas prediais de água, o controle das pressões ao longo das tubulações é fundamental para garantir o bom funcionamento das instalações, evitar danos aos componentes e proporcionar conforto aos usuários. Para isso, são utilizados dispositivos específicos que atuam sobre as condições de escoamento e pressão da água em diferentes pontos do sistema.

Com base nesse contexto, assinale a opção que apresenta corretamente a definição de uma válvula redutora de pressão.
