Assinale a alternativa que corresponde à função de um transformador.

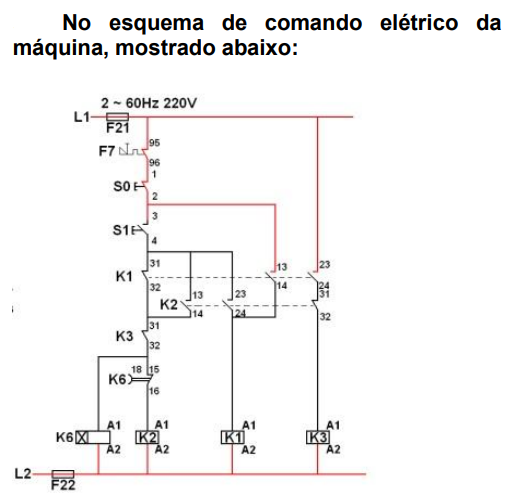

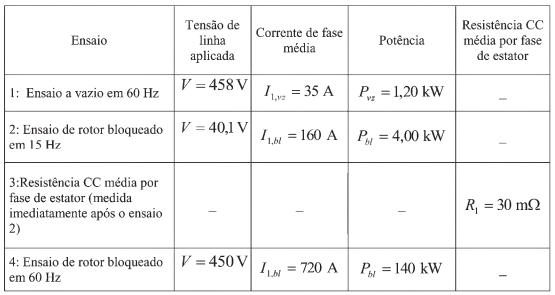

Os dados de ensaio contidos na tabela a seguir aplicam-se a um motor de indução trifásico de quatro polos, 135 kW (100 HP), 460 V e 60 Hz, com rotor de dupla gaiola. O motor é da classe B (conjugado de partida normal e corrente de partida baixa).

Segundo esses dados, as perdas rotacionais a vazio são, aproximadamente, de:

Um gerador síncrono tem características de nominais iguais a 20 MVA e 13,8 kV. Ele está conectado em estrela aterrada através de uma impedância de aterramento igual a 0,05 p.u. Esse gerador está ligado a um sistema elétrico através de um transformador do tipo núcleo envolvente (13,8/138) kV com conexão delta/estrela aterrada. O gerador está conectado no lado conectado em delta do transformador e a reatância indutiva do transformador é igual a 0,10 p.u. (base 20 MVA e tensão nominal). O sistema gerador-transformador está operando a vazio.

Dados do gerador (nas bases 20 MVA e 13,8 kV): reatância indutiva subtransitória igual a 0,10 p.u.; reatância indutiva de sequência negativa igual a 0,10 p.u.; reatância indutiva de sequência zero igual a 0,05 p.u.

Assuma que o fasor de tensão pré-falta na barra de 138 kV tem magnitude igual a 1 p.u.

Adote potência base igual a 20 MVA e 13,8 kV no lado de tensão mais baixa do transformador.

Ocorreu uma falta fase-terra na barra de 138 kV e na fase A.

Qual o valor da magnitude de corrente de falta fase-terra na fase A?

Um transformador trifásico de distribuição de 150 kVA, 13.800 / 220 V foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:
Ensaio a vazio (valores referidos ao lado de baixa): • Tensão de circuito aberto: 220 V; • Corrente de circuito aberto = 22 A; • Potência de circuito aberto = 400 W.
Ensaio de curto-circuito (valores referidos ao lado de alta): • Tensão de curto-circuito: 400 V; • Corrente de curto-circuito = 80 A; • Potência de curto-circuito = 2.500 W.
O valor aproximado, em ohms, da resistência equivalente dos enrolamentos, referida ao lado de baixa, é

Ao projetar o sistema de proteção de uma subestação industrial, um engenheiro eletricista considerou os parâmetros descritos abaixo.

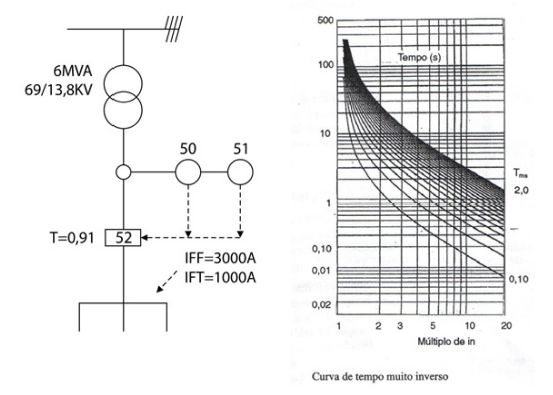

Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120. A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A. A carga do secundário é de 3MVA. Fator de sobrecarga do sistema para relé de fase - K = 1,5. O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:
