Os motores elétricos se dividem, de acordo com suas características de projeto e operação, em duas categorias: motores CC (corrente contínua) e motores CA (corrente alternada).
Quanto a esse tipo de classificação, é CORRETO afirmar que:

A Figura a seguir mostra o esquema de proteção diferencial de um transformador monofásico.

A relação de transformação do transformador de corrente conectado ao primário é RTCp = 200:5. Em condições normais de operação, a corrente de restrição I_R do relé é nula. Considerando todos os transformadores ideais, a relação de transformação do transformador de corrente (RTCs), conectado ao secundário do transformador é:

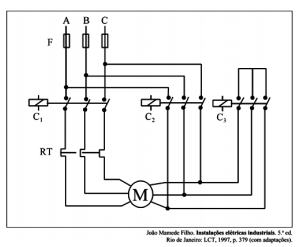

A partida direta de motores elétricos de indução demanda uma corrente de valor elevado, variando de 6 a 10 vezes a corrente nominal do motor. Essa elevada corrente de partida provoca quedas de tensão nos circuitos de alimentação das demais cargas alimentadas pela mesma fonte do motor. A fim de minimizar as quedas de tensão em circuitos sobrecarregados, são usadas, geralmente, chaves estrela-triângulo (Y-?), ilustradas na figura a seguir.

Com a chave de partida estrela-triângulo, durante a partida em estrela do motor de indução, a corrente de partida fica reduzida a:

Uma concessionária de distribuição de energia elétrica precisa dimensionar sua subestação para atender às seguintes cargas industriais:

Carga 1: 250 kVA, Fator de Potência 0,5 atrasado

Carga 2: 180kW, Fator de Potência 0,8 adiantado

Carga 3: 300 kVA, 100 kVAr atrasados

A menor potência do transformador da subestação que atenderia a demanda dessas três indústrias simultaneamente é de:

Um transformador de 500 kVA está operando a plena carga com fator de potência total de 0,6 atrasado. O fator de potência é melhorado acrescentando-se capacitores, até que o novo fator de potência seja 0,9 atrasado. Os capacitivos necessários e após a correção do fator de potência a porcentagem da plena carga que o transformador estará alimentando são respectivamente:
