Considere o símbolo abaixo definido pela NBR 5410 como um dos métodos de instalação:



O símbolo refere-se a

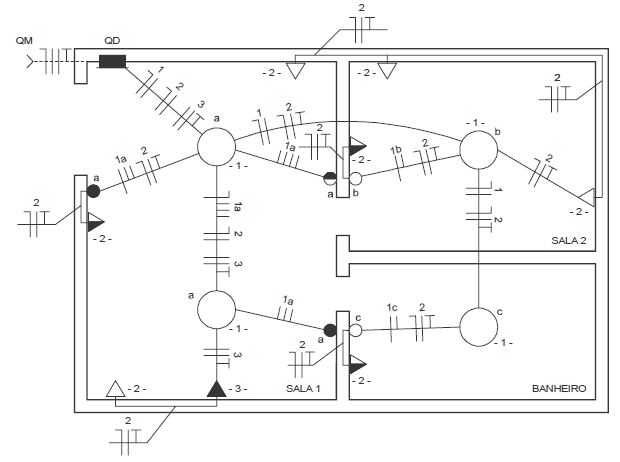

Considere o esquema unifilar abaixo.



Considere as descrições de circuitos fornecidas abaixo:

I. três tomadas baixas e 4 tomadas médias, todas bifásicas.

II. quatro tomadas baixas e três tomadas médias, todas monofásicas.

III. uma tomada alta bifásica.

IV. três tomadas altas monofásicas.

V. duas lâmpadas paralelas com dois pontos de comando.

VI. duas lâmpadas paralelas com três pontos de comando e duas outras lâmpadas, cada uma com um ponto de comando independente.

VII. duas lâmpadas paralelas com dois pontos de comando e duas outras lâmpadas, cada uma com dois pontos de comando independentes.

Os três circuitos que compõem a instalação elétrica estão expressos em:

Questão Anulada
Um circuito monofásico de uma instalação elétrica alimenta uma carga resistiva de 127 V/4 kW. Os condutores de alimentação do circuito têm seção de 4 mm2 e resistividade igual a 0,017 ? mm2/m. Com um multímetro, mediu-se a resistência total do circuito, a partir do quadro de distribuição, cujo resultado foi 4,32 Ω. O comprimento da linha FN de alimentação da carga ao quadro de comando vale, em Ω, aproximadamente
Considere:

I. Esquema de aterramento em que o neutro do secundário do transformador de alimentação é diretamente aterrado, mas os condutores neutro e de proteção (PE) seguem separados em toda a instalação.

II. Esquema de aterramento em que o neutro do secundário do transformador é completamente isolado da terra ou é aterrado por uma impedância de valor elevado.

Os códigos desses sistemas de aterramento são, respectivamente,
Tipo de eletroduto mais adequado para instalação aparente de cargas que produzem elevadas vibrações, como em ramais de alimentação de máquinas e motores:
