Um motor de indução de polos sombreados é um motor de indução com apenas um enrolamento principal. Em vez de ter um enrolamento auxiliar, ele tem polos salientes e uma parte de cada polo é envolvida com uma bobina em curto-circuito denominada bobina de sombreamento.
Fonte: CHAPMAN, S. J. Fundamentos de máquinas elétricas.5. ed. Porto Alegre: AMGH,2013.


A respeito de motores de polos sombreados (shaded pole), avalie as seguintes afirmações:
I. Os polos sombreados produzem menos conjugado de partida do que qualquer outro tipo de sistema de partida para motor de indução.
II. O referido motor de campo distorcido apresenta um único sentido de rotação. Para também dispor de inversão, é necessário instalar duas bobinas de sombreamento em cada uma das faces polares e seletivamente colocar em curto-circuito uma ou outra dessas bobinas de sombreamento.
III. É o mais eficientes motor de indução monofásicos, apesar de possuir um escorregamento muito menor do que outros tipos de motores de indução monofásicos.
IV. A rotação resultante é no sentido que vai da parte sombreada da face polar para a parte não sombreada.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

O escorregamento de um motor de indução é um parâmetro fundamental que relaciona a velocidade do campo magnético girante do estator com a velocidade mecânica do rotor. Se um motor de 4 polos é alimentado por uma fonte de 60 Hz, e o seu rotor gira a 1746 RPM, o seu escorregamento percentual é de:

Em um motor de indução trifásico comumente usado em sistemas auxiliares de bordo, a lógica de funcionamento baseia se na interação eletromagnética entre um campo magnético girante e correntes induzidas em um elemento condutor, resultando na produção de torque sem alimentação elétrica direta desse elemento móvel. Considerando os princípios físicos envolvidos na operação desse tipo de motor, o componente que tem como função estabelecer o campo magnético girante, responsável pela indução de corrente no rotor, é o:

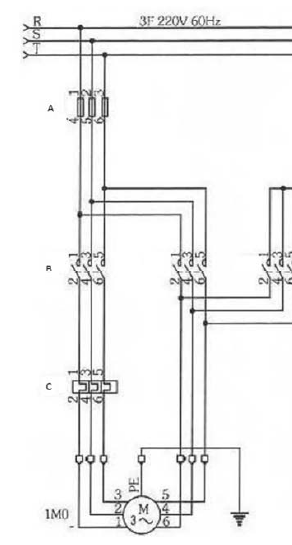

Analise o diagrama de comando elétrico a seguir.
O diagrama trata-se mais provavelmente do acionamento de:

Os motores elétricos de indução trifásicos são utilizados em diversos setores industriais, incluindo instalações de bombeamento e saneamento. Quanto à construção de seus rotores, são classificados em rotor de gaiola (de esquilo) ou bobinado. A inspeção para verificação de seu desempenho deve incluir ensaios a serem realizados no motor elétrico, e, para motores elétricos trifásicos, existe recomendação para a diferença de potencial (ou tensão) em normas técnicas. Dessa forma, uma das tensões nominais dos motores trifásicos recomendada é
