A Prefeitura Municipal de Novo Hamburgo solicitou ao setor técnico a listagem dos componentes essenciais para a aquisição e instalação de um sistema de bombeamento voltado para a drenagem de água acumulada por inundação. A engenharia hidráulica especificou uma moto bomba trifásica (380 V/5 CV) dimensionada para operar com uma altura manométrica total de até 10 metros de coluna de água e uma vazão média estimada de 55 m³/h. O ponto de alimentação elétrica disponível situa-se a 200 m de distância do local de instalação do conjunto motobomba.

Dados técnicos nominais e dimensionamento parcial:

Assinale a alternativa que apresenta, correta e respectivamente, o conjunto completo de componentes de campo, o quadro de comando, a proteção e os condutores para o acionamento e operação segura do sistema. Considere ?3 = 1,71.

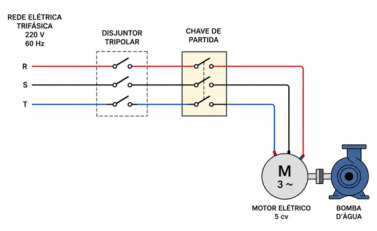

Observe o esquema de ligação abaixo. Um motor trifásico de 5 cv aciona uma bomba centrífuga de abastecimento de água de um prédio e será ligado à rede elétrica de 220 V.

Como o projeto exige a redução da corrente de partida para minimizar as perturbações na rede elétrica, será adotada uma chave de partida. O tipo de chave tecnicamente mais indicado para essa aplicação é a chave:

As chaves soft-start, bastante usadas nas instalações elétricas de máquinas girantes, servem para

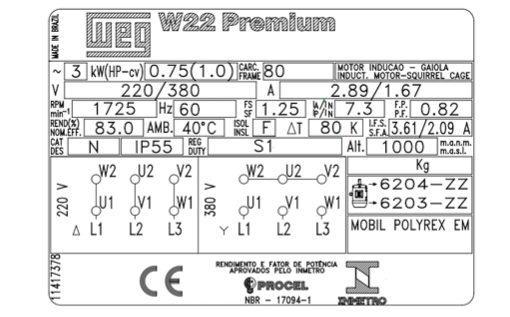

Considere os dados de placa nominal do motor elétrico representados na figura abaixo.

Adaptado de: <http://old.weg.net/br/Media-Center/Central-de-Downloads/Resultado-daBusca?keyword=guia+pr%C3%A1tico+de+treinamento&x=32&y=12 >. Acesso em: 16 jul. 2017.

Considerando os dados da placa apresentados na figura, em condições nominais de operação, o motor

Nesse circuito, o motor elétrico trifásico M₁ será submetido ao tipo de acionamento
