Em relação às fibras ópticas, analise as afirmativas abaixo.

I - Quando o núcleo de uma fibra óptica apresenta mais de um índice de refração, pode-se afirmar que se trata de uma fibra multimodo.

II - São tipos de fibras ópticas multimodo: índice degrau e índice gradual.

III- A luz fica confinada ao núcleo, em razão da diferença dos índices de refração núcleo-casca.

Assinale a opção correta.

Um raio horizontal de luz monocromática atinge um espelho plano vertical após incidir num prisma com abertura de 4^o e índice de refração n = 1,5. Considere o sistema imerso no ar e que tanto o raio emergente do prisma como o refletido pelo espelho estejam no plano do papel, perpendicular ao plano do espelho, como mostrado na figura. Assinale a alternativa que indica respectivamente o angulo e o sentido em que deve ser girado o espelho em torno do eixo perpendicular ao plano do papel que passa pelo ponto O, de modo que o raio refletido retorne paralelamente ao raio incidente no prisma.

Num experimento clássico de Young, d representa a distancia entre as fendas e D a distância entre o plano destas fendas e a tela de projeção das franjas de interferência, como ilustrado na figura. Num primeiro experimento, no ar, utiliza-se luz de comprimento de onda ?1 e, num segundo experimento, na água, utiliza-se luz cujo comprimento de onda no ar é ? 2. As franjas de interferência dos experimentos são registradas numa mesma tela. Sendo o índice de refração da água igual a n, assinale a expressão para a distância entre as franjas de interferência construtiva de ordem m para o primeiro experimento e as de ordem M para o segundo experimento.

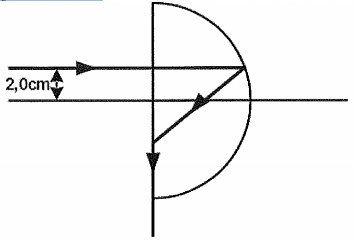

Analise a figura abaixo.

Um raio de luz incide perpendicularmente na face plana de uma semiesfera de raio igual a 5,0cm e feita de um material transparente cujo índice de refração relativo ao ar vale n. Sua face curva é espelhada internamente. Quando o raio incide a uma distância de 2,0cm do eixo óptico da semiesfera, ele se reflete uma única vez na face curva e sai rasante na face plana, conforme figura a c i m a . Sendo assim, assinale a opção que apresenta o valor de n.

Dados : sen (23,6º )=0,40; cos (23,6º)=0,92;

sen (47,2º)=0,73; cos (47,2°)=0,68.

Analise a figura abaixo.

Um raio luminoso, emitido por uma fonte localizada no ponto O sobre o eixo central de uma fibra ótica cilíndrica de raio R, deve ser totalmente refletido internamente na interface com o meio externo (ar, índice de refração n₂=1,0). A fibra é composta por duas camadas concêntricas de índices de refração n₀ (camada interna) e n₁=1,4 (camada mais interna). Para que isso ocorra, o menor ângulo de incidência ?₀ (ver figura), em graus, e o índice de refração n₀ poderiam ser, respectivamente:
