As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V x i, em que V é a tensão aplicada e i é acorrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura ao lado.
Com base nos dados apresentados, considere as seguintes afirmativas:
1. O resistor B é ôhmico.
2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10 V.
3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20 V vale 0,6 W.
4. O resistor B apresenta uma resistência de 50 Ω quando submetido a uma tensão de 5 V.
Assinale a alternativa correta.

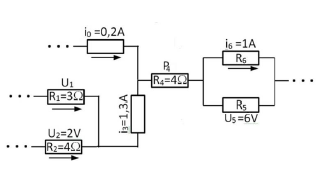

De um trecho de um circuito mais complexo, em que as setas indicam o sentido convencional da corrente elétrica, são conhecidas as informações apresentadas na figura ao lado. Quanto aos valores que podem ser calculados no circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):
( ) A resistência elétrica no resistor R5 é de 3. ( ) A tensão elétrica no resistor R1 é de 2 V. ( ) A potência dissipada pelo resistor R4 é de 9 W. ( ) O valor da resistência elétrica R6 é de 6
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) A resistência elétrica no resistor R5 é de 3. ( ) A tensão elétrica no resistor R1 é de 2 V. ( ) A potência dissipada pelo resistor R4 é de 9 W. ( ) O valor da resistência elétrica R6 é de 6
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
Um certo resistor dissipa uma potência de 1 W quando percorrido por uma corrente de 100 mA. Assinale a alternativa que expressa corretamente a tensão V aplicada a esse resistor quando percorrido por uma corrente de 50 mA.
mostrar texto associado

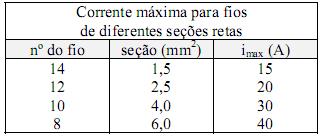

Na instalação de um chuveiro de 110V com potência 3,5kW, assinale a alternativa que indica qual(is) o(s) número(s) do fio que se deve utilizar para que não ocorra excessivo aquecimento da fiação.
