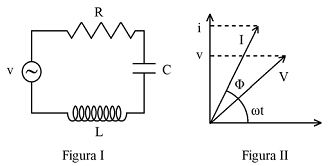

A figura II precedente mostra a representação fasorial da corrente e da voltagem instantâneas do circuito RLC ilustrado na figura I. Nesse circuito, é ilustrado um indutor de indutância L, um capacitor de capacitância C, um resistor de resistência R e uma fonte de voltagem alternada de V. Na figura II, ω = 2πf é a frequência angular de ressonância, e Φ é a fase entre o vetor amplitude de corrente I e o vetor amplitude de voltagem V, em que V = IZ. Z é a impedância do circuito. Considerando essas informações, julgue o item a seguir.

A potência média desse circuito é dada por

Para aquecer a água contida em um recipiente isolado termicamente do meio ambiente, dispõe-se de uma fonte de tensão capaz de manter em seus terminais uma diferença de potencial constante, sob quaisquer condições, e três resistores de imersão idênticos, todos de mesma resistência R. O aquecimento será mais rápido se os resistores forem ligados à fonte de tensão, como apresentado no esquema

Um policial militar recebe a incumbência de medir a tensão (diferença de potencial) que uma bateria mantém em seus terminais ao alimentar uma lâmpada de incandescência de resistência R, bem como de medir também a intensidade de corrente que percorre a lâmpada. Para isso, dispõe de um voltímetro (ideal) ---v--- e um amperímetro (ideal) ---A---- . A maneira correta de ligar esses dispositivos para efetuar as medições está indicada no esquema

Na aula de física, o professor discute com seus alunos a associação de resistores apresentada na figura. Ela é formada por 5 resistores idênticos, ligados à fonte de tensão V.

Durante o experimento, o resistor R₃ queima, e, como resultado da medida da intensidade da corrente elétrica que atravessa o resistor R₁, foi obtido valor igual a 4 A.

A medida da intensidade da corrente elétrica que atravessará os resistores R₂, R₄ e R₅ será, em ampères, respectivamente, igual a

As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V x i, em que V é a tensão aplicada e i é acorrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura ao lado.

Com base nos dados apresentados, considere as seguintes afirmativas:

1. O resistor B é ôhmico.

2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10 V.

3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20 V vale 0,6 W.

4. O resistor B apresenta uma resistência de 50 Ω quando submetido a uma tensão de 5 V.

Assinale a alternativa correta.
