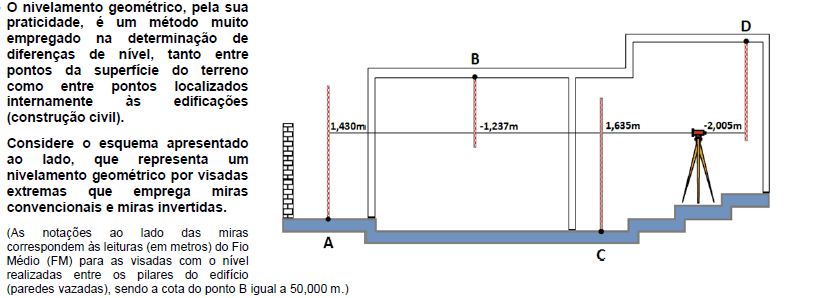

Assinale a alternativa com os valores corretos das cotas dos pontos A, C e D.

Em levantamentos topográficos, as medidas de distâncias verticais e/ou diferenças de nível são geralmente afetadas pelos efeitos da curvatura terrestre e da refração atmosférica. A refração é dependente das condições atmosféricas (temperatura e pressão atmosférica) e da localização geográfica. Considerando o raio médio da Terra como sendo 6370 km e o erro de refração como sendo 1/7 do erro de curvatura, assinale a alternativa que apresenta o valor total correspondente a esses erros, para uma diferença de nível de 200 m.

Um levantamento topográfico refere-se a um conjunto de métodos e processos onde, seja por meio de medições topográficas (ângulos horizontais, verticais, distâncias horizontais ou inclinadas e diferença de nível) ou por meio do uso de receptores GNSS, realiza-se medições sobre a superfície terrestre com a finalidade de representação gráfica de uma porção do terreno sobre uma superfície plana.

Analise a figura abaixo e identifique a técnica de levantamento topográfico:

Qual a área de um polígono cujos vértices são V1(-1,2); V2(2,5); V3(3,4); V4(4,2); V5(1,1)?

Pretende-se fazer um acesso a uma estrada . Como o terreno é acidentado, o projetista precisa projetar a declividade do terreno do ponto A para B, em valores percentual e angular. Retiraram-se da planta topográfica os seguintes dados: a distância horizontal de A para B é de 32,54 m; a altitude do terreno em A é 122,50 m e em B é de 126,50 m. Portanto, os valores da declividade percentual e os da angular são:
