A especificação UML 2.5 define dois tipos principais de diagramas UML: structure diagrams e behavior diagrams. Behavior diagrams mostram o comportamento dinâmico dos objetos em um sistema, que pode ser descrito como uma série de mudanças no sistema no decorrer do tempo. São exemplos de Behavior diagrams os diagramas de

Embora BPMN e UML tenham abordagens diferentes em relação à modelagem de processos de negócios, diagramas UML que modelam o comportamento dinâmico podem ser usados na modelagem de alguns processos de negócio, como os diagramas de__I__ e de___II___ .

As lacunas I e II são correta e respectivamente preenchidas com:

Marcelo trabalha como Analista Legislativo na Assembleia Legislativa do Estado de Pernambuco e recebeu a tarefa de elaborar um diagrama da UML 2.0 que seja capaz de modelar o que pode ocorrer em partes de um sistema orientado a objetos, como: fluxos de controle e de dados, situações de decisão em que haja uma entrada e diversas saídas, diferentes ações que podem ser executadas por objetos ou entidades quando um método for executado, como um conjunto de ações relacionadas pode ser executado e como afetará objetos ao redor, situações em que mais de uma atividade pode acontecer ao mesmo tempo.

Marcelo optou por usar o diagrama de :

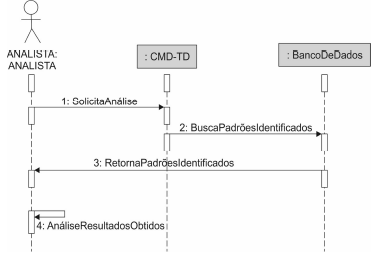

Trata-se de um diagrama de I e nele podem ser identificados II, III e IV .

As lacunas de I a IV são correta e respectivamente preenchidas por:

Visibilidade refere-se à capacidade de um método referenciar uma característica de outra classe. Num diagrama de classes da UML 2.0 a visibilidade é indicada com um prefixo representado pelos caracteres:

I. #
II. +
III. ~
IV. -

Os tipos de visibilidade definidos de I a IV são correta e respectivamente:
