Nos últimos anos, um dos avanços mais importantes na engenharia de software foi o aparecimento da UML como padrão para a descrição de sistemas orientados a objetos. Associe os diagramas às categorias apresentadas a seguir.



As associações corretas são:

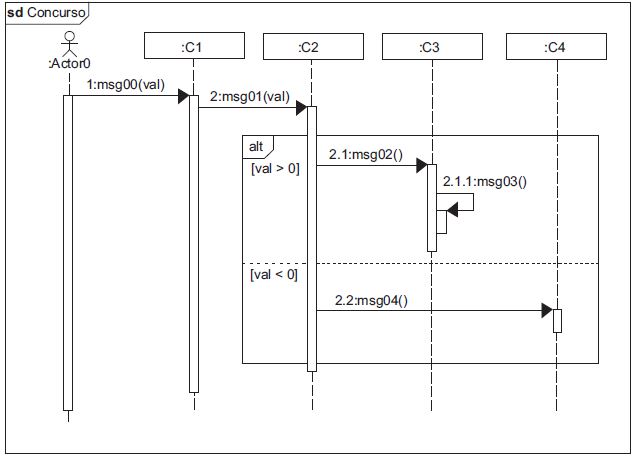

O diagrama de sequência em notação UML 2.0 acima apresenta uma interação entre objetos das classes C1, C2, C3 e C4. Ao fazer a leitura considerando apenas as informações desse diagrama, verifica-se que, para determinado cenário da interação em questão,

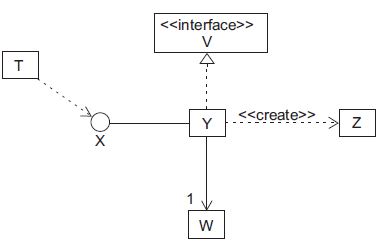

A análise do diagrama de classes em notação UML 2.0 apresentado acima indica que

Um modelador de banco de dados foi incumbido de criar um modelo conceitual para a situação a seguir.
"Representantes trabalham em empresas. Cada empresa usa o seu depósito particular, que armazena um conjunto de produtos. É preciso saber que representantes estão associados a que produtos".

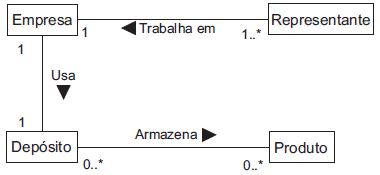

Durante a modelagem inicial dessa situação, o modelador construiu o modelo conceitual abaixo, utilizando a notação do diagrama de classes da UML 2.0.


Nesse contexto, analise as afirmações a seguir.

A consulta "Que representantes estão associados a que produtos" é respondida pelo modelo conceitual apresentado.

PORQUE

A determinação de quais depósitos armazenam quais produtos pode ser respondida pelo modelo conceitual apresentado.

A esse respeito, conclui-se que
