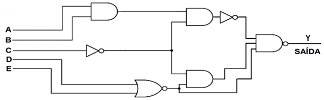

Analise as afirmativas referentes ao circuito digital apresentado abaixo, considerando respectivamente as entradas A, B, C, D e E e a saída Y:

( ) Para as entradas 0, 0, 0, 0 e 0, a saída é um.

( ) Para as entradas 1, 1, 0, 0 e 0, a saída é um.

( ) Para as entradas 1, 1, 1, 0 e 0, a saída é zero.

Sendo V para a(s) afirmativa(s) verdadeira(s) e F para a(s) falsa(s), a sequência correta é:

No que se refere à segurança em instalações elétricas, é correto afirmar que:

Analise as afirmativas abaixo a respeito da isolação dos fios e cabos utilizados em instalações elétricas em baixa tensão:

I. O condutor com isolação de XLPE possui maior capacidade de condução que o de isolação de EPR.

II. Os condutores com isolações de PVC e EPR possuem a mesma capacidade de condução.

III. Os condutores com isolações de PVC e EPR possuem a mesma capacidade de sobrecarga.

Está correto somente o que se afirma em:

Uma fonte trifásica simétrica na configuração estrela e sequência de fases ACB alimenta uma carga indutiva trifásica equilibrada de 8.484 W e fator de potência de 0,707. A tensão da fase A da fonte é de 100 V e o ângulo da fase é de 10°, a corrente elétrica que flui pela fase C é igual a:

Observe abaixo a tabela verdade de um circuito digital.

A saída desse circuito é:
